本設備采用了大族粵銘潛心多年研發的核心控制主板(MM主板)及上位軟件(SmartScanner),性能優良,控制系統功能強大,既可作矢量標刻也可作位圖打標,既能作圖形排版處理也能根據不同工藝作多種數據優化處理,支持多國語言一鍵切換,支持多達256個顏色圖層管理,支持管理員、設計員、操作員等多級用戶權限管理等功能,適應市場大部分行業的應用工藝需求。
MF20-E-A視頻欣賞:
-
1.配置經濟,性能優良,品質可靠,性價比高
本設備采用了大族粵銘OEM的光纖激光器。光斑質量好,光功率密度均勻,輸出光功率穩定,適應主流的市場應用需求。
本設備采用了大族粵銘自主品牌的數字式高速掃描振鏡,體積小,速度快,穩定性好,性能達到先進水平。
2.模塊化設計,應用靈活

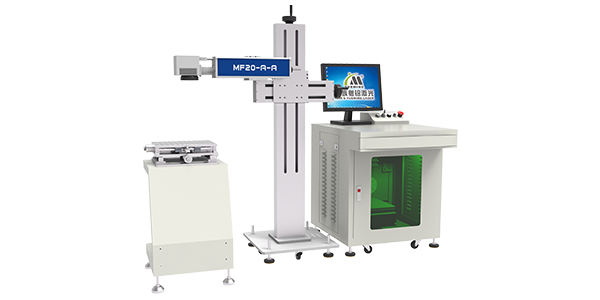

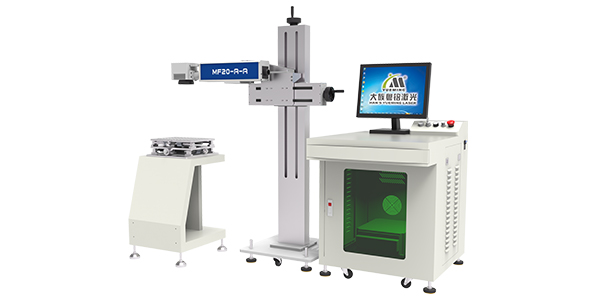

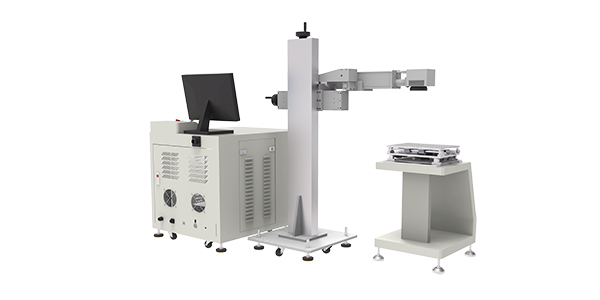

本設備采用了分離式的機箱與升降架設計,設備更靈活,可以對體積相對較大,打標面相對復雜,在普通機型上無法打標的面進行打標。
3.自主研發控制主板及軟件,高性價比,易于定制及維護
-

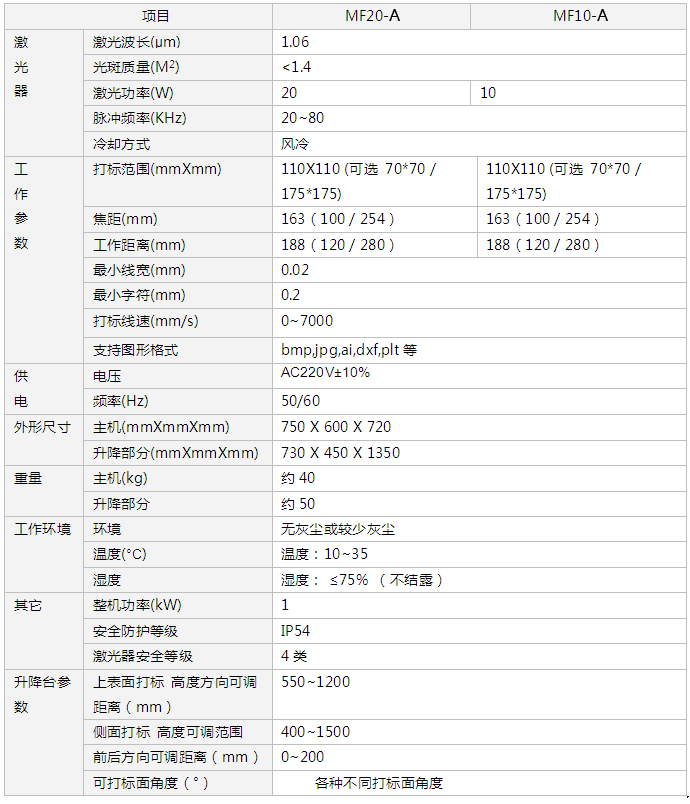

MF20-A光纖激光打標機技術參數
項目
MF20-A-A
激
光
器
激光波長(μm)
1.06
光斑質量(M²)
<1.4
激光峰值功率(W)
20
脈沖頻率(KHz)
20~80
冷卻方式
風冷
工
作
參
數
打標范圍(mmXmm)
110*110(可選70*70/175*175)
焦距
163(100/254)
工作距離
188(120/280)
最小線寬
0.02
最小字符
0.2
打標線速(m/s)
0~7000
支持圖形格式
BMP、AI、JPGE、PLT、DXF等
供
電
電壓
AC220V±10%
頻率(Hz)
50-60
外形尺寸
主機(mmXmmXmm)
750*600*720
升降部分(mmXmmXmm)
730*450*1350
重量
主機(kg)
約40
升降部分
約50
工作環境
環境
干凈,無灰塵或灰塵較少
溫度(°C)
10-30
濕度
5~85% (無凝水)
其它
整機功率(kW)
1
安全防護等級
IP54
激光器安全等級
Ⅳ級
升降臺參數
上表面打標 高度方向可調距離(mm)
550~1200
側面打標高度可調范圍
400~1500
前后方向可調距離(mm)
0~200
可打標面角度(°)
各種不同打標面角度
-
適用行業:
本設備應用于食品飲料、醫藥、煙草、皮革、包裝、建材、燈飾、首飾、化妝品、手機外殼、廚衛五金、鐘表外殼、器械、工具配件、電子元件、汽車配件等多種行業的金屬激光打標、塑膠激光打標、食品飲料包裝打標等工藝。
適用材料:
塑料、生鐵、不銹鋼、鋁鎂合金、鋅合金、銅、鍍鎳、鍍鋅、氧化鋁等。樣品展示:
