MC-D-A三軸動態激光打標機采用性能原裝CO2激光器和外光路傳輸系統的放射鏡,保證輸出光的穩定性和質量；配備性能三軸動態打標系統,確保整機的長時間高速運行,增強抗干擾能力；封閉式設計和流體力學設計，使人體免受激光輻射的影響。
MC-D-A三軸動態激光打標機是一款多能打標機,同時也是一款性能優越的皮革激光打標機和服裝激光打標機，被應用于牛仔服裝激光燒花，皮革激光鏤空，鞋面激光燒花等工藝。
大族粵銘激光為了適應市場的需要還研發了多款性價比高的MF-D-A 3D激光打標機, MF-A 小型激光打標機，MC-DH 大幅面皮革激光鏤空機等等。
-

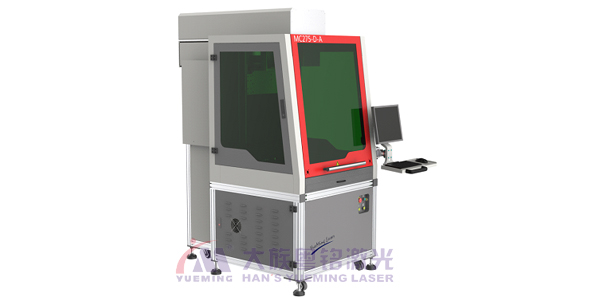

MC-D-A三軸動態激光打標機
1. 采用德國原裝Rofin CO2激光器，峰值功率275W，輸出光功率穩定，光功率密度均勻。
2. 配備三軸動態打標系統，性能優良，結構緊湊，穩定性好，抗干擾能力強，確保系統長期高速運行下的穩定性；
3. 外光路傳輸系統的反射鏡均為原裝，整形效果好，透過及反射率高，光衰小，穩定性高。
4. 光具座可手動升降調節（可選配電動升降），適應不同加工幅面，可快速調焦，確保不同幅面導光板加工過程的高效率、高精度和高穩定性。
5. 配備方格網板工作平臺（可選配細密刀條工作臺），具體廢料斗，便于清理加工所產生的廢料。
6. 機器具有上抽風功能，讓加工區域的煙、粉塵徹底抽室外，下抽風用于吸附材料，使打標面平整，提高打標精度；
7. 使用工業級精密溫控激光冷水機，能有效保證激光器輸出功率穩定，確保激光器正常工作壽命；
8. 優良的封閉式設計和流體力學設計，使人體免受激光輻射的影響。
9. 配備自主研發的Smartscanner打標軟件，支持winxp/win7等操作平臺，可兼容Coreldraw、AutoCAD、GTools等軟件的輸出文件；支持plt、dxf、bmp、ai等格式文件；操作簡單直觀，數據處理快，加工效率高。
-
MC-D-A三軸動態激光打標機
項目
MC-D-A
激
光
器
激光波長(μm)
10.6
光斑質量(M2)
<1.2
激光峰值功率(W)
275
脈沖頻率(KHz)
0~100
冷卻方式
水冷
工
作
參
數
打標范圍(mmXmm)
300X300/400X400/500X500/600X600/750X750
工作距離
350/450/550/660/825
最小線寬
0.7
最小字符
2
打標線速(mm/s)
0~15000
支持圖形格式
BMP、PLT、AI、DXF；
供電
電壓
AC220V±10%
頻率(Hz)
50/60
外形尺寸
主機(mmXmmXmm)
1010*2015*2025
冷水機(mmXmmXmm)
670*470*890
工作臺距離地面高度
880
操作臺距離地面高度
885
重量
主機(kg)
≤750
冷水機(kg)
≤82
工作環境
環境
干凈，無凝水，無灰塵或較少灰塵
溫度(°C)
10~30
濕度
5~85% （無結露）
其它
整機功率(kW)
≤12
-
MC-D-A三軸動態激光打標機
適用材料:
皮革、橡膠、木板、竹制品、有機玻璃、瓷磚、塑料、大理石、玉石、水晶、布料等非金屬材料。
應用行業:
皮革，紡織，成衣，地毯，制鞋等行業柔性面料。
樣品展示:
-
