該產品已經下架，請轉到相關產品。
MC-DF自動送料激光雕花機是一款專用于柔性材料的加工設備，整機設計采用全自動化工作方式，操作人員僅需導入設計圖形、設置工作參數，在軟件系統中點擊“啟動”，就可以全自動化的實現所有加工過程。該設備配置德國制造的優異激光發生器及三軸動態激光打標系統可以實現高速、高精度的激光標記、切割，工作平臺采用大族粵銘自主知識產權的“山”字型網帶工作平臺，平臺安裝于精密鏈條式輸送機構，實現卷狀物料的長距離自動輸送。在X方向上配以精密絲桿傳機機構，使打標子系統可以在X方向實現1600mm的可拼接式打標。該設備由主機系統，控制臺系統，自動糾偏系統（選配），輔助設備等組成，軟件系統smartscanner激光打標軟件組成。目前該設備廣泛的應用于家紡、制衣、制鞋等行業的大幅面激光雕花、大幅面激光打孔及切割工藝。
-
1、采用德國原裝激光器，配備外光路傳輸系統及三軸動態打標系統，全數字式的控制方式確保了系統能長期高速穩定的運行；
2、X向的傳動系統采用精密消隙滾珠絲桿+高精度直線導軌傳動系統，絲桿的“預緊”安裝工藝，使整套傳動機構在高速運轉過程中更為平穩，從而使X向的圖形拼接掃描更為精準。
3、帶有獨立的兩段式吸附結構的履帶式刀條工作平臺配合壓料輸送結構，吸附力強，輸送平穩，確保了Y向的圖形拼接掃描精度高，并且每根刀條可獨立拆裝，更換極為便利；
4、配備獨立操控臺，符合人體工程學設計，操作、維護方便。
5、優良的封閉式設計，有效避免人體受激光輻射影響；上抽風除塵系統運用流體力學設計，保證加工過程中產生的煙塵迅速徹底的排放出加工區，做到環保與安全。
6、SmartScanner軟件功能強大，支持windows2000/winxp/win7操作平臺，人性化操作設計，開放的多語言支持功能；可兼容Coreldraw、AutoCAD等圖形設計軟件的輸出文件；支持plt、dxf、bmp、ai等格式文件；操作簡單直觀，數據處理快速，加工效率更高。
7、可選配自動復卷機構與帶有輔助上料功能的自動糾偏機，實現成卷柔性材料進行大幅面的雕花，打標，切割，打孔加工的全自動生產。
-

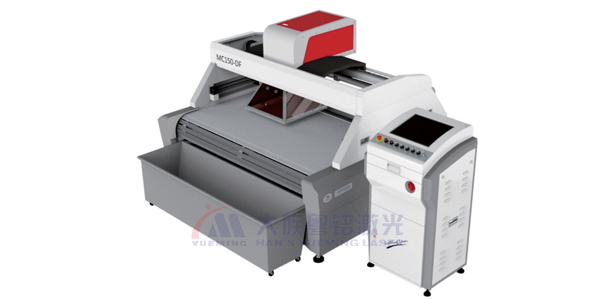

MC-DF自動送料激光雕花機
項目
MC-DF
激
光
器
激光波長(μm)
10.6
光斑質量(M2)
<1.2
激光峰值功率(W)
150
脈沖頻率(KHz)
0~130
冷卻方式
水冷
工
作
參
數
打標范圍(mmXmm)
X向一次最大打標范圍500*500，最大拼接打標范圍1600，Y向無限制拼接任意長度
焦距(mm)
618
工作距離(mm)
572
最小線寬(mm)
0.3
最小字符(mm)
1.2
打標線速(mm/s)
0~7000
支持圖形格式
BMP、PLT、AI、DXF；
供電
電壓
AC380V±10%
頻率(Hz)
50/60
外形尺寸
主機(mmXmmXmm)
2140*2275*1630
冷水機(mmXmmXmm)
504*624*905
重量
主機(kg)
1300
冷水機(kg)
95
工作環境
環境
干凈，無凝水，無灰塵或較少灰塵
溫度(°C)
10~30
濕度
5~85% （無結露）
其它
整機功率(kW)
12
-
適用材料：
天然及人造（化纖）材質的織物面料，真皮及人造革等。
應用行業：
實現紡織，成衣，地毯，皮革，制鞋等行業成卷柔性面料的全自動化大幅面激光雕花、切割、打孔等需求。
樣品展示：
-
