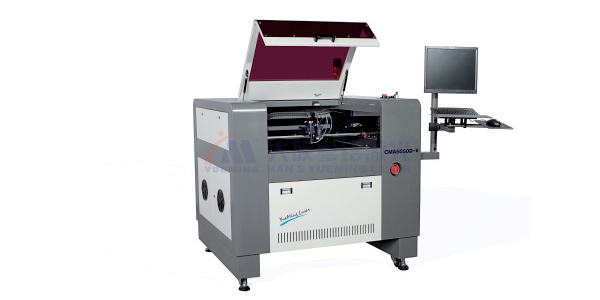

CMA6050D-V觸摸屏激光切割機是大族粵銘緊跟市場脈搏，抓住手機、數碼相機、導航儀、mp3、mp4等電子產品的屏幕向觸摸屏升級換代的有利時機，專門成立項目小組刻苦攻關而研發成功的觸摸屏高精密攝像激光切割機。經過公司內部的嚴格測試和客戶的實際應用，本切割機已經達到了國際先進水平，在切割速度和效果上已經超越了美國和臺灣的同類型切割機
CMA6050D-V高精度攝像激光切割機配備全自動高清攝像定位系統，采用高精度直線導軌傳動系統+進口磨制精密消隙滾珠絲桿傳動激光切割技術，廣泛應用于ITO膜激光切割、觸摸屏精密切割等高精密攝像激光切割工藝。
-
1. 外光路傳輸系統采用進口硅底鍍金增透膜聚焦鏡，光衰小，光功率密度較大，穩定性高，具有自鎖裝置的三維反射鏡調整架使光路校準變得更為可靠簡單；
2. 采用了進口磨制精密消隙滾珠絲桿+高精度直線導軌傳動系統，絲桿在安裝過程中采用了“預緊”安裝工藝，確保了整套傳動機構在高速運轉過程中更為平穩，精度高，噪音低，壽命長。
3. 日本原裝進口AC伺服驅動系統，以其優良的動態響應加速特性和閉環控制方式確保了實現極為精準的定位精度的可能，使運動定位機構得以平穩可靠且免維護運行。
4. 減重型結構設計，剛性好，自重輕，運動慣量較小，匹配小慣量，小扭矩電機亦可取得運行平穩，易于控制的效果。
5. 使用工業級精密穩控激光冷水機，能有效的保證激光器輸出功率穩定，有效地保證其有較長壽命。
6. 動力強勁的離心式風機配合加工區最里端的上抽風系統和下抽風系統的雙重環保措施使在加工過程中產生的煙氣能夠迅速徹底的排放出加工區；而煙塵凈化機（選配），可使加工過程中排放出的煙塵經此輔助設備處理后，不對大氣產生污染，從而基本達到“零排放”的要求。
7. 全優且符合歐標、美規等安規設計理念，精選國內外品牌電氣元件，可靠性高，故障率極低，基本可達到免維護水平。
-
CMA6050D-V-B 高精度攝像激光切割機技術參數
設備名稱
CMA6050D-V-B
激
光
器
激光波長(μm)
10.6/9.3
光斑質量(M2)
<1.2
激光功率(W)
Ti 60
脈沖頻率(KHz)
1-25
響應時間(ms)
<75
冷卻方式
水冷/風冷
工
作
參
數
工作范圍(mmXmm)
600*500
焦距(mm)
38.1
工作距離(mm)
0~20（可調）
最小線寬(mm)
0.15~0.3
工作速度(mm/s)
0~400
支持圖形格式
PLT、DXF、AI、DST、DSB、JPG、BMP、GIF
視覺
系統
相機像素
30萬
供
電
電壓
AC220V±10%
頻率(Hz)
50/60
外形
尺寸
主機(mm)
1352×1090×1110
重量
主機(kg)
315
工作
環境
環境
干凈，無灰塵或灰塵較少
溫度(°C)
5°C-40°C
濕度
5%-80% (無凝水)
其它
整機功率(W)
<1250W
-
適用材料：
各種薄膜材料、材質：電阻、電容觸摸屏(TP)；觸控式面板；柔性線路板；印刷電路板；EL動態廣告板；EL背光源；發光禮品；導光板；輕觸式開關；薄膜開關；背光板；EL冷光片；雙面膠；不干膠等。
適用行業：電子行業、工藝禮品行業、廣告行業、建筑模型行業、汽車儀表等。
-
