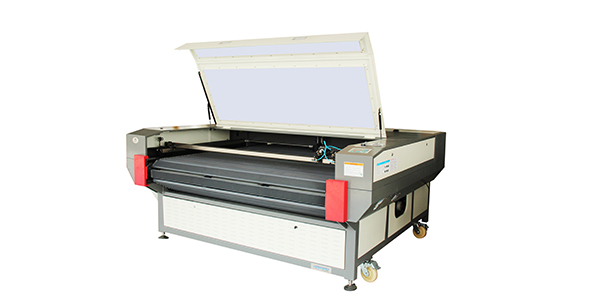

針對柔性面料激光切割的工藝要求，大族粵銘自主研發了自動化切割設備。CMA1610-FET-B自動送料激光切割機，同時它也是一款自動送料皮革切割機和布料自動送料激光切割機，有效切割幅面1600*1000mm，目前廣泛用于自動送料布料激光切割、自動送料沙發布料切割等自動化應用工藝。
-
1．快速曲線切割功能：任意曲線均能快速連續切割，激光頭的運動過程如同頂級賽車劃出的優美弧線。
2．支持CAD、CORELDRAW、GERBER、田島等設計軟件，人機界面友好，貼近行業現場需求。
3．多文檔功能：CM系列設備可存儲多達128個作業文件，在完全脫離計算機的情況下，用戶可以在雕刻機上進行選擇文件，輕松實現128種不同產品的批量生產。
4．全光藕隔離系統配合高速差分輸入輸出電路設計，長距離傳輸時信號不發生生畸變，抗干擾能力強，系統實現了12路工作狀態輸出，16路狀態輸入，可與用戶生產現場輕松對接。
5. 輸送網帶的日常維護、保養及更換相比傳統的“人”字形鍍鋅網帶更簡單、更便捷，穩定性更好，持續使用成本更低。
6. 整機框架扎實、網帶自身的平面度高，更利于機器視覺系統的嫁接。
-
CMA1610-FET—B激光自動送料下料機技術參數
設備名稱
CMA1610-FET—B
激
光
器
激光波長(μm)
10.6
激光功率(W)
80~130W
冷卻方式
水冷
工
作
參
數
工作范圍(mmXmm)
1545*1000
焦距
38.1、50、63.5、75（可選）
工作距離
0~20（可調）
最小線寬
0.15~0.3
工作速度(mm/s)
0~400
支持圖形格式
PLT、DXF、AI、DST、DSB、JPG、BMP、GIF
供
電
電壓
AC220V±10%
頻率(Hz)
50/60
外形
尺寸
主機(mm)
2200*2140*1150
重量
主機（kg）
685
工作
環境
環境
干凈，無灰塵或灰塵較少
溫度(°C)
5°C-40°C
濕度
5-80%(無凝水)
其它
整機功率(W)
<1600W
安全防護等級
IP54
激光器安全等級
4級
-
適用材料：
適用于輕薄的布料、絲綢、婚紗等成卷材料的裁片、打孔、鏤花的連續加工。
適用行業：
本類型機器適用于服裝、家紡面料、毛絨玩具、棉拖鞋、箱包行業。
樣品展示：
-
