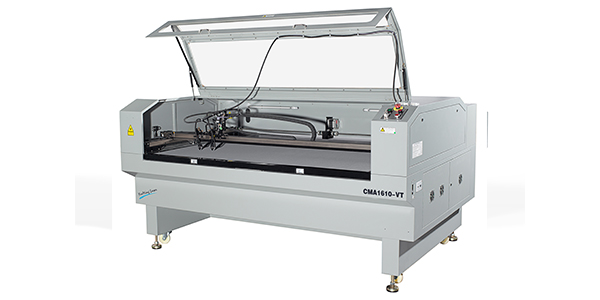

CMA1610-V攝像激光切割機幅面大小為1600mm*1000mm,廣泛應用于商標繡花激光切割、攝像切割布料、激光切割印花、激光定位切割幫面等應用工藝,具有效率高、精度高、速度快等特點。
-
1. 飛行光路模式:采用II-VI高性能光學鏡片,保證光路傳輸更穩定。
2. 機器視覺自動定位切割。
3. 130W像素進口CCD相機,使圖像采集更清晰。
4. 自主研發SmartCarve4操作軟件:可支持DXF、AI、PLT、DST、DSB等圖形格式。
5. 支持同一材料上多種不同圖案的自動攝像定位切割
6. 攝像頭上下調焦功能,可以改變攝像頭的視野或者調節清晰度。
-
CMA1610-V攝像激光切割機技術參數
設備名稱
CMA1610V
激
光
器
激光波長(μm)
10.6
激光功率(W)
60~80W
冷卻方式
水冷
工
作
參
數
工作范圍(mmXmm)
1560*960
焦距(mm)
38.1、50(可選)
工作距離(mm)
0~20(可調)
最小線寬(mm)
0.15~0.3
工作速度(mm/s)
0~400
支持圖形格式
PLT、DXF、AI、DST、DSB、JPG、BMP、GIF
視覺
系統
相機像素
130萬像素
供
電
電壓
AC220V±10%
頻率(Hz)
50/60
外形
尺寸
主機(mm)
2200*1690*1260
重量
主機(kg)
425
工作
環境
環境
干凈,無灰塵或灰塵較少
溫度(°C)
5°C-40C
濕度
5-80%(無凝水)
其它
整機功率(W)
<1600W
-
適用行業:
主要應用于玩具布料切割行業,紡織刺繡、商標、織嘜等異形圖案的切割,以及用于服裝、布料、皮具、紙品等開料、裁切。樣品展示:
