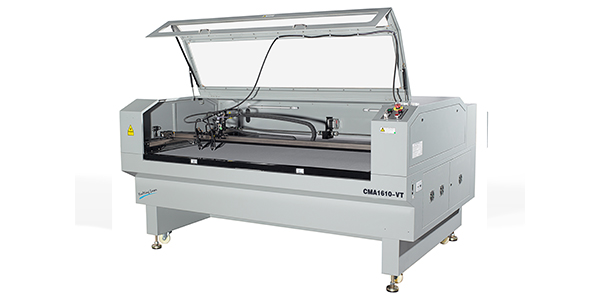

CMA1610-VT 雙激光頭攝像激光切割機有效切割幅面1600*1000 mm,CCD攝像定位雙光頭激光切割機目前廣泛用于攝像切割毛絨玩具、攝像切割印花、激光切割貼布繡、激光切割印花等應用工藝。
-
1. 機器視覺自動定位切割。
2. 130W像素進口CCD相機,使圖像采集更清晰。
3. 攝像頭上下調焦功能,可以改變攝像頭的視野或者調節清晰度。
4. 支持CAD、CORELDRAW、GERBER、田島等設計軟件,人機界面友好,貼近行業現場需求。
5. 飛行光路模式:采用II-VI高性能光學鏡片,保證光路傳輸更穩定。
6. 快速曲線切割功能:任意曲線均能快速連續切割,激光頭的運動過程如同頂級賽車劃出的優美弧線。
7. 自主研發SmartCarve4操作軟件:可支持DXF、AI、PLT、DST、DSB等圖形格式。
8. 支持同一材料上多種不同圖案的自動攝像定位切割。
-
CMA1610-VT雙光頭攝像激光切割機技術參數
設備名稱
CMA1610-VT
激
光
器
激光波長(μm)
10.6
激光功率(W)
60~80W
冷卻方式
水冷
工
作
參
數
工作范圍(mmXmm)
1525*875
焦距(mm)
38.1、50(可選)
工作距離(mm)
0~20(可調)
最小線寬(mm)
0.15~0.3
工作速度(mm/s)
0~400
支持圖形格式
PLT、DXF、AI、DST、DSB、JPG、BMP、GIF
視覺
系統
相機像素
130萬像素
供
電
電壓
AC220V±10%
頻率(Hz)
50/60
外形
尺寸
主機(mm)
2200*1690*1260
重量
主機(kg)
425
工作
環境
環境
干凈,無灰塵或灰塵較少
溫度(°C)
5°C-40C
濕度
5-80%(無凝水)
其它
整機功率(W)
<1600W
-
適用材料:
木制品、紙張、皮革、布料、有機玻璃、環氧樹脂、亞克力、毛料、塑料、等非金屬材料。
適用行業:
主要應用于玩具布料切割行業,紡織刺繡、商標、織嘜等異形圖案的切割,以及用于服裝、布料、皮具、紙品等開料、裁切。
樣品展示:
