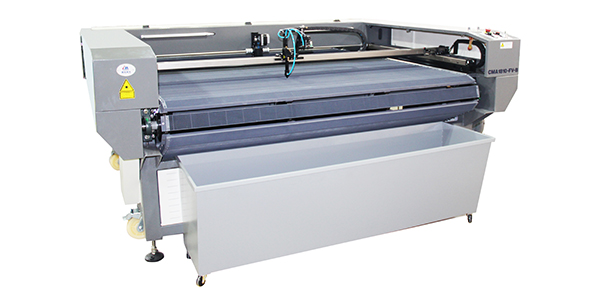

CMA1810-FV-B自動送料CCD攝像定位切割機也稱為自動送料攝像激光切割機，是我公司針對服裝、制鞋、玩具、文胸等柔性面料需要攝像定位激光加工行業專門研制的新型設備，具有加工速度快、送料穩定可靠、降低工人勞動強度等特點。其有效切割幅面是1800*1000mm，目前廣泛用于激光定位切割幫面、貼布繡激光切割等應用工藝，是一款性能優良的服裝鞋類激光切割機和文胸攝像激光切割機。
CMA1810-FV-B自動送料CCD攝像定位切割機觀賞視頻：
-
1、機架采用矩形鋼管焊接框架式結構，鈑金外罩混合設計，強度高、穩定性好、有效降低整機重心，提高整機運行時的平穩性，提高運動精度及切割效果。
2、板條式蜂窩網帶，能有效減少激光與材料支撐體間的接觸面積，光反射對敏感材料的損傷；同時，蜂窩網帶承托點多，平面度好，避免因吸風、吹氣等原因引起的面料不平導致的切割誤差。
3、自主研發SmartCarve43攝像切割專用軟件，采用標記點及模板加工方式，根據加工圖形中的MARK信息，結合攝像頭獲取的實際標記信息，進行全程自動跟蹤補償，確保加工圖形與實際相吻合，實現高精度加工；
4、快速連續曲線切割功能的實現，是由于DSP技術的強大數據處理能力，計算機軟件針對性設計以及精密機械系統一絲不茍的配合，在高速運轉的情況下，切割直線不變形，切割曲線不失真。
5、支持CAD、CORELDRAW、GERBER、田島等設計軟件，人機界面友好，貼近行業現場需求。
6、全光藕隔離系統配合高速差分輸入輸出電路設計，長距離傳輸時信號不發生生畸變，抗干擾能力強，系統實現了12路工作狀態輸出，16路狀態輸入，可與用戶生產現場輕松對接。
7、采用全新的電氣設計方案及性能優異的電氣元件，確保系統運行穩定，元器件堅固、耐用降低電氣故障率。
-
CMA1810-FV-B自動送料CCD攝像定位激光切割機性能技術參數
設備名稱
CMA1810-FV-B
激
光
器
激光波長(μm)
10.6
激光功率(W)
80~130
冷卻方式
水冷
工
作
參
數
工作范圍(mmXmm)
1800 x 1000
焦距
38.1、50（可選）
工作距離
0~20（可調）
最小線寬
0.15~0.3
工作速度(mm/s)
0~400
支持圖形格式
PLT、DXF、AI、DST、DSB、JPG、BMP、GIF
視覺
系統
相機像素
130萬像素
供
電
電壓
AC220V±10%
頻率(Hz)
50/60
外形
尺寸
主機(mm)
2500*2140*1100
重量
主機(kg)
325
工作環境
環境
干凈，無灰塵或灰塵較少
溫度(°C)
5°C-40°C
濕度
5-80%(無凝水)
其它
整機功率(W)
<1600W
-
適用材料：
自動送料CCD攝像定位切割機適用于絲綢、布料、毛料等柔性面料。
適用行業：
適用于紡織服裝、毛絨玩具、電腦繡花裁剪、制鞋、文胸等行業。
樣品展示：
-
