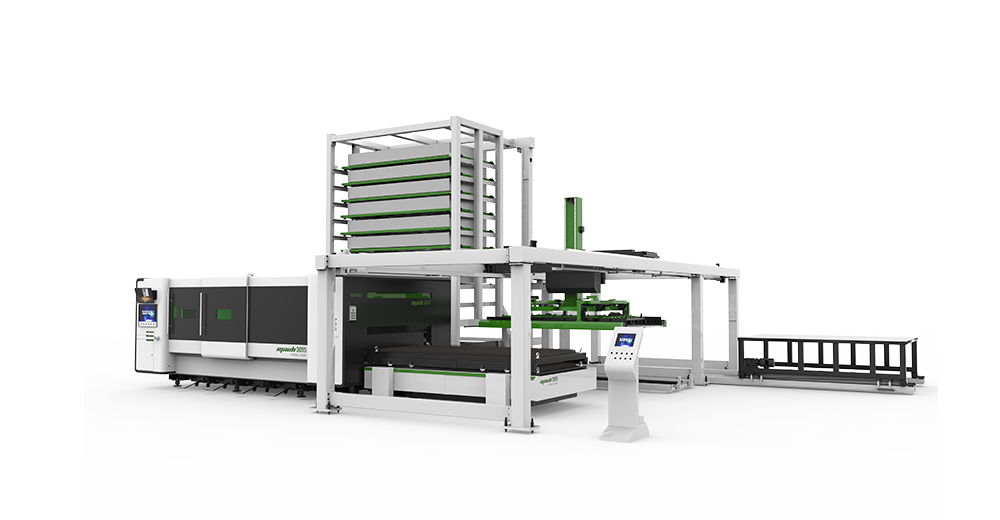

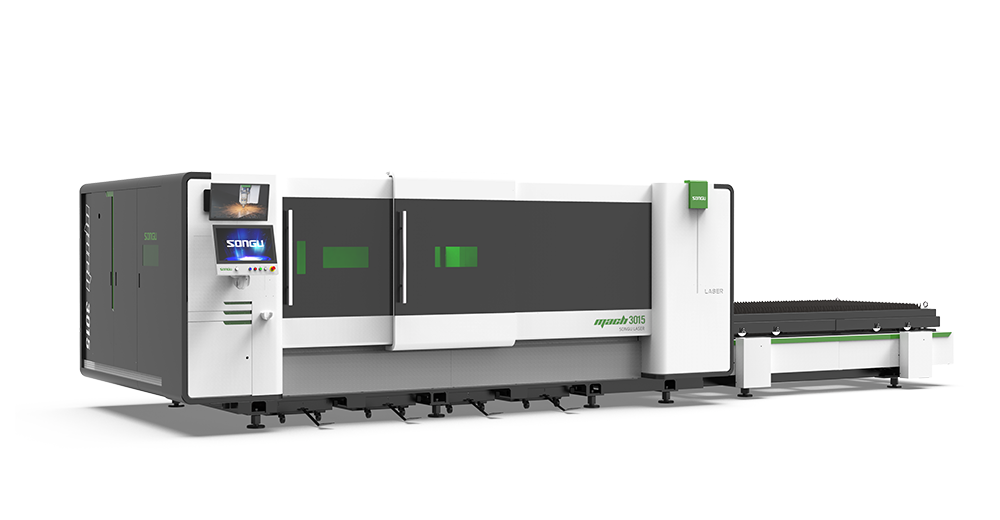

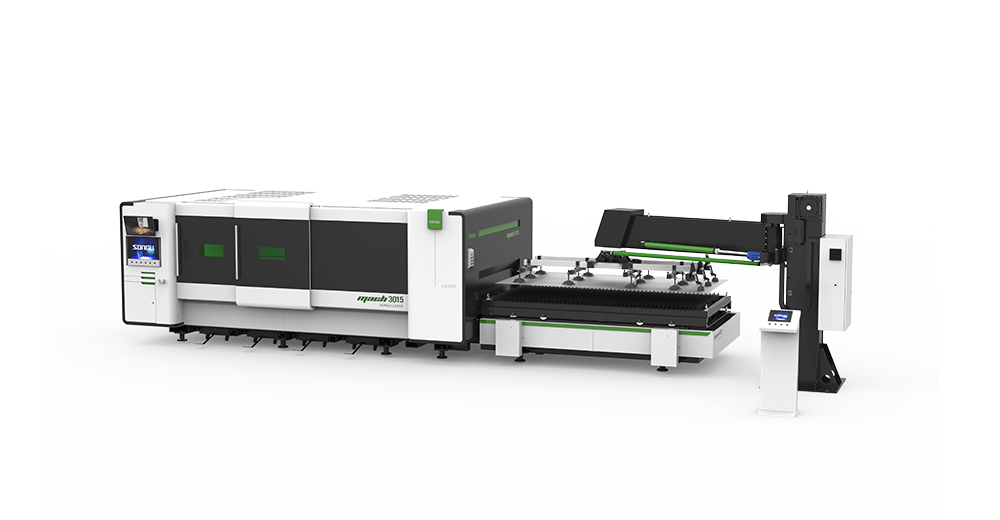

MACH系列坡口激光切割機
激光功率（w）
1000-20000
大族粵銘激光MACH系列坡口激光切割機，采用進口坡口切割組件及五軸數控系統,選用高強度鋁合金鑄造擺臂；激光頭雙軸擺動大于±50°,配備專業切割及編程套料軟件,是可加工V型、Y型等多種樣式的坡口切割機；用于碳鋼、不銹鋼板坡口切割、鋁合金、鈦合金、鍍鋅板等多種金屬材料的激光坡口切割。
- 產品優勢
- 視頻
- 詳細參數
- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
坡口切割組件選用進口意大利IMA公司坡口組件單元，擺動軸選用零背系諧波減速機，配備德國BECKHOFF高精度伺服控制單元，保證切割頭擺動精度;降低加工零件的坡口角度精度誤差；
-
02
切割頭擺動角度大，雙軸均可以做不小于±50°擺動，可以滿足任何角度的坡口切割；
-
03
數控系統選用進口德國BECKHOFF五軸數控系統，可以對所有軸進行精確控制，保證切割時的精度；
-
04
擺動臂采用高強度鋁合金鑄造而成，重量輕，剛性好，保證切割時擺動軸的靈活性；
-
05

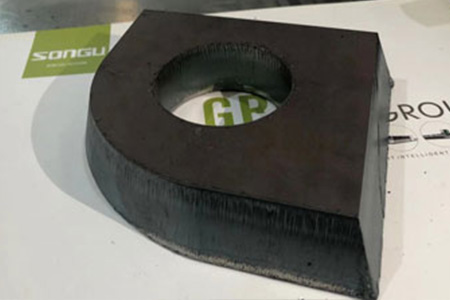

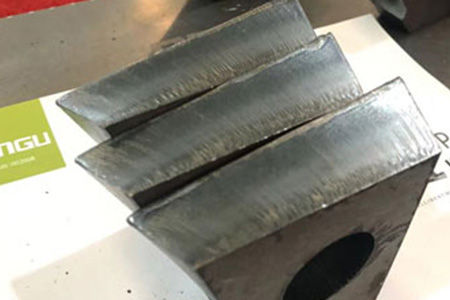

可加工V型坡口，Y型坡口等樣式的坡口；
-
06
專業的編程套料軟件對坡口切割進行套料排版和編程，操作方便
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | Mach 3015 | Mach 4020 | Mach 6025 | Mach 8025 |
|---|---|---|---|---|
| 激光功率(W) | 1~20kW | 1~20kW | 1~20kW | 1~20kW |
| 工作幅面(mm) | 3000*1500 | 4000*1500 | 6000*2500 | 8000×2500 |
| 外形尺寸（mm） | 9800×3100×2200 | 11000×3800×2200 | 15500×4200×2200 | 19500×4200×2200 |
| X/Y軸單軸 最大定位速度( m/min) | 170 | 170 | 170 | 170 |
| X/Y軸最大聯動速度( m/min) | 240 | 240 | 240 | 240 |
| 最大速度（m/min） | ||||
| 最大定位加速度(g) | 2.4 | 2.4 | 2.4 | 2.4 |
| 機床主機重量kg | 7500 | 10000 | 13500 | 19000 |
| 設備功率 | ||||
| 電源 | 三相 380V/50/60Hz | 三相 380V/50/60Hz | 三相 380V/50/60Hz | 三相 380V/50/60Hz |
| 工作環境 | ||||
| X軸行程(mm) | 3050 | 4050 | 6070 | 3050 |
| Y軸行程(mm) | 1550 | 2050 | 2550 | 1550 |
| Z軸行程(mm) | 100 | 100 | 100 | 100 |
| 單個臺面最大加工工件重量(Kg) | 1500 | 2600 | 4800 | 6300 |
| 交換工作臺重量(Kg) | 約2500 | 3600 | 5500 | 6500 |
