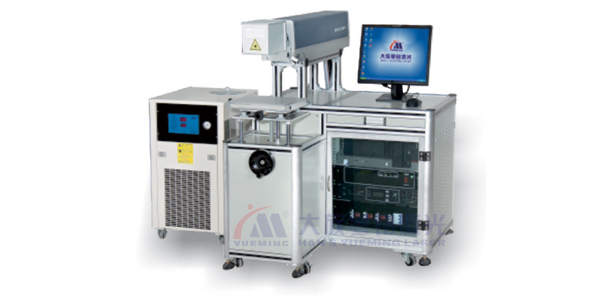

（該機型已下架）YAG50-DP半導體泵浦激光打標機采用進口半導體模塊、高速振鏡、Q開關和激光棒，掃描速度快，精度高。采用獨立自控冷水循環系統，整機性能穩定，可滿足工業現場長時間連續工作的要求。可實現精密雕刻、五金標記和多種非金屬材料，打標軟件采用靈活快捷的菜單式友好工作界面，操作簡單，使用方便，運行穩定，標記清晰。應用于控制面板打標、電池標記、芯片打標等金屬激光打標及塑膠激光標記。
替代機型：MF20-E-D光纖激光打標機
-
1、標刻精細，圖形效果好。
2、節約環保。
3、標刻圖形可在電腦中方便設計，任意標刻。
4、激光標記耐磨性好，不易擦除，防偽功能強。
5、加工效率高。
6、軟件控制系統支持windows2000/winxp操作平臺，全中文界面，人性化操作設計，開放的多語言支持功能。
7、支持圖形的顏色分層最多256層。
8、自主設計所要加工的圖形圖案，強大的節點編輯功能，矢量圖繪制，繪制過程中直接改變曲線形狀。
9、軟件內可直接輸入文字，支持TrueType字體，單線字體（JSF），點陣字體（DMF），支持用戶自建字庫，文字支持按照曲線排列。
10、支持條形碼字體（常見一維條碼以及Datamatrix, PDF417二維條碼）。
11、支持直線填充、環形填充功能。
12、支持可變文本；可變文本內容可以由多種方式確定：鍵盤輸入、序列號。
13、兼容常用圖形格式（bmp,jpg,gif,tga,png,tif等）與常用的矢量圖形（dxf,dst,plt等）。
14、常用的圖象處理功能（灰度轉換，黑白圖轉換，坡雕預處理，網點處理等）。 -
YAG50-DP半導體激光打標機技術參數
項目
YAG50-DP
激
光
器
激光波長(μm)
1.064
光斑質量(M2)
<2
激光峰值功率(W)
50
脈沖頻率(KHz)
1~20
冷卻方式
水冷
工
作
參
數
打標范圍(mmXmm)
70*70/110*110/175*175
焦距(mm)
100/163/254
工作距離(mm)
103/188/288
最小線寬(mm)
0.02
最小字符(mm)
0.15
打標線速(mm/s)
≤7000
支持圖形格式
PCX、PLT、DXF、BMP等；
供電
電壓
220V±10%
頻率(Hz)
50
外形尺寸
主機(mmXmmXmm)
880*760*1400
冷水機(mmXmmXmm)
424*524*765
重量
主機(kg)
165
冷水機(kg)
69
工作環境
環境
干凈，無凝水，無灰塵或較少灰塵
溫度(°C)
10~30
濕度
5~85% （無結露）
其它
整機功率(kW)
1
-
適用材料 :
金屬材料和部分非金屬材料。
應用行業 :
應用于電子、儀表、通訊器材、包裝、飲料、電池、衛生潔具、機械制造、汽車配件、首飾、鐘表、醫療器械、眼鏡、五金工具等行業的大部分塑膠打標及五金標記，并可與流水線結合，進行在線打標。樣品展示：
-
