高速振鏡分光焊接機是專業應用3C、新能源等行業的激光焊接設備。采用進口IPG QCW激光器，具有功率峰值高、光束質量好，光斑細，安裝靈活等優點。
激光束可實現時間和能量上的分光，能進行多光束同時加工及多工位加工，實現精密高效焊接。 -
WF 光纖激光焊接機系列產品特點◆ 分光焊接頭可自由選配，適應客戶成本和場地的差異性要求；◆ 激光器和工作臺可定制、可分離、可嫁接，與客戶產線快速對接；◆ 采用工控機做為人機交互，操作簡單可靠，容易控制；◆ 高速分光：通過鏡片的角度偏轉，可實現快速切換光路；◆ 振鏡系統：采用優良振鏡在單點焊接時速度快于傳統XY軸平臺；◆ 設備運行成本低，耗材少，日常維護簡單，減少停線調試成本；◆ 風冷緊湊式設計，占地面積小；◆ 相對于傳統焊接難以接近的部位，可實行非接觸遠距離焊接；◆ 可適用于焊接材料：不銹鋼、碳鋼、鍍鋅板、黃銅、鋁合金板等多種金屬；塑料等多種非金屬材料。
-
WF 光纖激光焊接機系列產品參數
型號

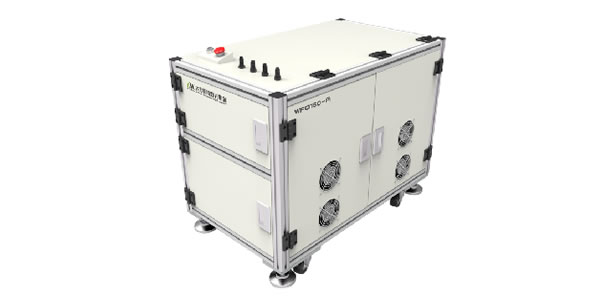

WFQ150-A 焊接激光器 波長(nm) 1064 光纖分光數(n) 1/2/4路( line ) 光纖芯徑(um) 50 光纖長度(m)
5（標配）10、15、20 等可選 激光峰值功率(W) 1500 平均功率(W) 150 單點最大能量(J) 15 冷卻方式 風冷 工作環境 存儲溫度：-20°C~60°C；
濕度：＜70%工作溫度：10°C~35°C；
濕度：＜70%總功率（Kw） ＜2.2 電源要求 200~240V ；50~60Hz 總質量(Kg) 80 外形尺寸(mm) 980 x 580 x 800 型號

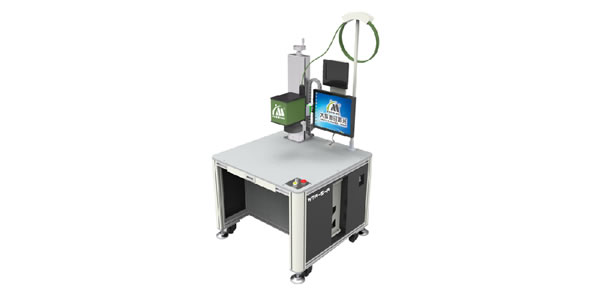

WTA-S-A 焊接工作臺 工作幅面(mm) 70x70 (標配 )
90x90、110x110 可選最小聚焦光斑直徑(mm) 0.2~0.4 振鏡定位精度(mm) ＜0.02 調焦升降方式 手動升降（可選電機自動升降） 升降范圍(mm) 0~300 支持圖形格式 PLT格式等PLT, etc 工作環境 存儲溫度：-20°C~60°C；
濕度：＜70%工作溫度：10°C~35°C；
濕度：＜70%總功率（Kw） ＜0.8 電源要求 200~240V ；50~60Hz 總質量(Kg) 200 外形尺寸(mm) 900 x 880 x 1600（不含光纖支架） -
WF 光纖激光焊接機系列產品應用

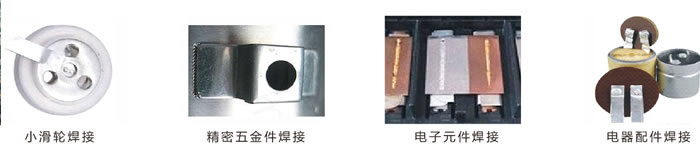

適用材料：WF 光纖激光焊接機系列主要用于手機、筆記本、平板電腦、穿戴設備等產品，例如天線、耳機、電池、邊框，背蓋等精細零部件的焊接。樣品展示：
-
