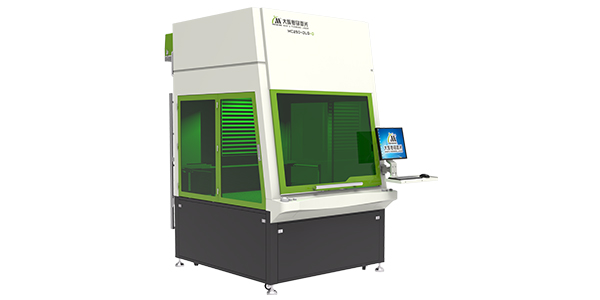

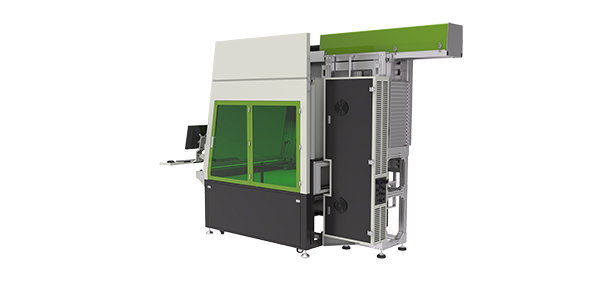

MC-DLG-D導光板激光打點機是一款用于導光板網點制作的產品,具有加工精度高、效率快、綠色環保,導光板亮度高、均勻性好等特點。設備采用知名激光器及三維動態聚焦系統,采用全鋁制(或大理石)真空吸附平臺、可升降光基座的結構方案,確保了加工過程的高效率、高精度、高穩定性。MC-DLG-D大幅面激光打點機,可以取代傳統的的導光板絲印方式,是激光網點式導光板制作的理想選擇。
MC-DLG-D導光板激光打點機視頻觀賞:
-
1、省電
比傳統節能燈省電,先進的照明工藝技術,使光照集中,更高效節能;
2、工藝低成本
無需絲印網版,無需油墨,無需絲印技術工;
3、操作簡易
任何尺寸導光板,只需在激光控制系統中直接輸入尺寸,設置相關參數即可;
4、亮度高
采用激光無接觸生產工藝,在導光材料上形成凹點(或凹線),破壞導光材料上透射光的方向,也就是折射出來的光,而絲印導光板取反射光,所以激光制作導光板比一般傳統絲印制作工藝的導光板要亮。激光加工導光板光效能達到95%以上。
5、均勻度好
變線光源為面光源,光照度均勻、柔和、視覺舒適;
6、壽命長
不受水與潮氣的影響,使用壽命比印刷型的長3-5倍。一般來說印刷型的板,只要一碰水就會暗淡無光,光的衰減比較快,有的板一年之內光亮度會降低一半左右。這主要是印刷型的板,是靠油墨反射,而油墨在高強度的燈光照射下,將產生不可避免的老化現象。而激光雕刻導光板是一次成型,并無其它化學物品在導光材料上,所以在適應環境性上比傳統絲印的更強,使用壽命更長;
-
MC-DLG-D導光板激光打點機技術參數
項目
MC-DLG-D
激
光
器
激光波長(μm)
10.6
光斑質量(M2)
<1.2
激光峰值功率(W)
275
脈沖頻率(KHz)
1~130
冷卻方式
水冷
工
作
參
數
打標范圍(mmXmm)
1200*1200
工作距離
1500
最小線寬
0.7
最小字符
2
打標線速(mm/s)
0~15000
支持圖形格式
TXT、PLT、DXF、DAT等;
供電
電壓
AC220V±10%,AC380V±10%
頻率(Hz)
50/60
外形尺寸
主機(mmXmmXmm)
1700*2670*2430,分拆后最大體積:1430*1720*1970
冷水機(mmXmmXmm)
560*770*1450
重量
主機
≤1200
冷水機
≤185
工作環境
環境
干凈,無凝水,無灰塵或較少灰塵
溫度(°C)
10~30
濕度
5~85% (無結露)
其它
整機功率(kW)
≤12.5
-
適用材料:
亞克力等非金屬材料
應用行業:
液晶顯示器、LED平面燈(面板燈)、裝飾燈具、LED超薄水晶燈箱、水晶相框、指示牌、X光閱片燈箱、菲林閱片燈箱等導光板激光打點。
樣品展示:
