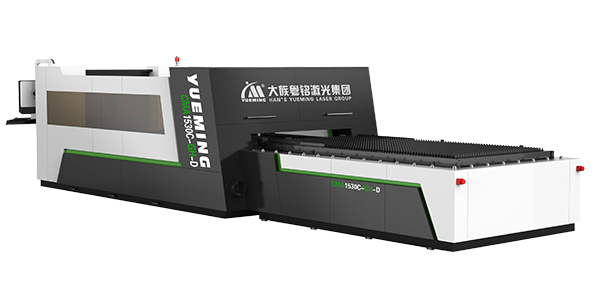

CMA1530C-GH-D高速全包圍光纖激光切割機采用龍門齒條雙伺服驅動結構，用于切割0.5~13mm碳鋼；0.5~8mm不銹鋼，鍍鋅板，電解板，硅鋼；0.5~6mm鋁板；0.5~5mm銅板等各種金屬材料，是一款性能優良的光纖金屬激光切割機。
CMA1530C-GH-D金屬激光切割機視頻欣賞：

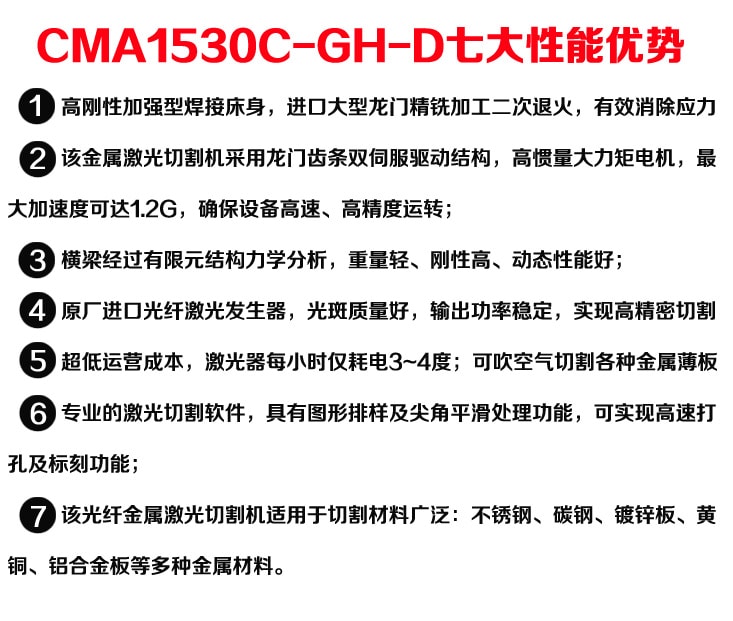

CMA1530C-GH-D光纖激光切割機七大性能優勢：

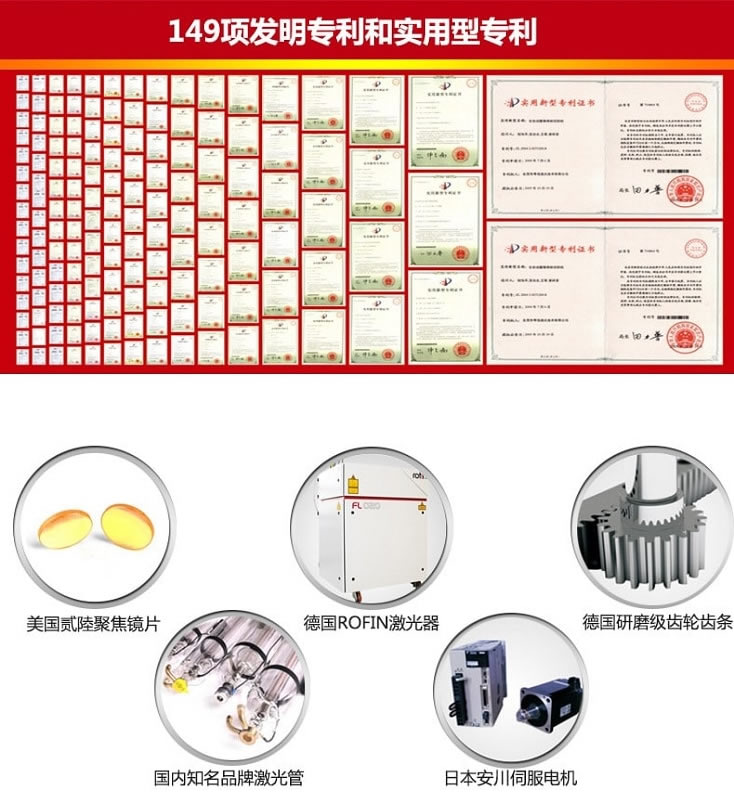

CMA1530C-GH-D金屬激光切割機部分配件圖：

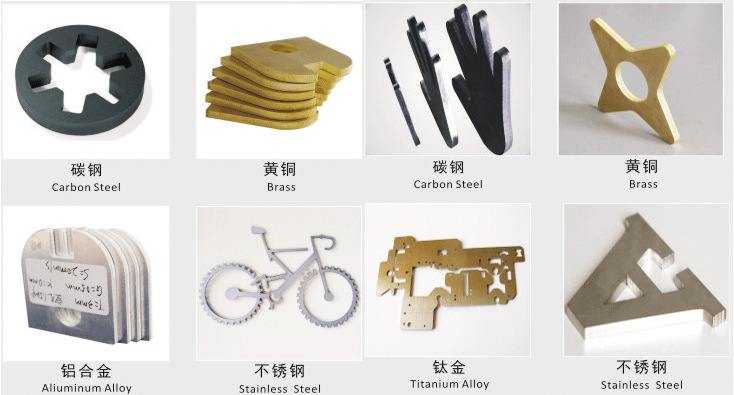

CMA1530C-GH-D金屬激光切割機切割樣品：
-
CMA1530C-GH-D 全包圍厚不銹鋼光纖激光切割機產品特點
◆ 采用龍門齒條雙伺服驅動結構，高慣量大力矩電機，加速度可達1.2G，確保設備高速、高精度運轉；
◆ 高剛性加強型焊接床身，大型龍門精銑加工，二次退火，有效消除應力；
◆ 原廠光纖激光發生器，光斑質量好，輸出功率穩定，實現高精密切割；
◆ 橫梁經過有限元結構力學分析，重量輕、剛性高、動態性能好；
◆ 激光切割軟件，具有圖形排樣及尖角平滑處理功能，可實現高速打孔及標刻功能；
◆ 運營成本低，激光器每小時耗電3~4度；可吹空氣切割各類金屬薄板；
◆ 該光纖激光切割機適用于切割材料：不銹鋼、碳鋼、鍍鋅板、黃銅、鋁合金板等多種金屬材料。
-
CMA1530C-GH-D 全包圍光纖激光切割機(不銹鋼光纖激光切割機,厚不銹鋼激光切割機) -- 技術參數
工作參數
CMA1530C-GH-D
切割范圍(長×寬)
3000mm×1500mm
激光器類型
光纖激光器
激光功率
1000W(500W/800W/1000W/1500W/2000W)
傳動系統
龍門齒條雙驅
上料方式
全自動雙交換工作平臺
最大空移速度
120m/min
最大加速度
1.2G
定位精度
±0.05mm/1000mm
重復定位精度 ±0.03mm/1000mm 支持圖形格式
PLT，DXF、AI等
工作環境
0-45℃ 濕度≤80%，無凝結
設備功率
20KW
電源需求
380V/50Hz
總質量
6000Kg
外形尺寸
8600mm×2800mm×2000mm
CMA1530C-GH-D 全包圍光纖激光切割機 -- 關鍵亮點部件及設計介紹
部件及設計
圖片
性能描述
“齒條雙驅+滾珠絲杠”混合架構
結合了長行程下齒條高速運行平穩的特點，及短距離滾珠絲杠的高精密特性，最大化發揮機器性能，實現最好的切割效率及效果
高性能進口伺服電機
日本進口高慣量伺服系統，擁有同行業最高的放大器響應性，大大縮短了整定時間，可高速實現加減速，有助于提高機械的穩定性

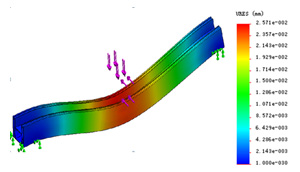

橫梁結構有限元分析
該不銹鋼激光光纖激光切割機（CMA1530C-GH-A)經過有限元科學分析并優化后而設計的橫梁結構，達到了機床動態性能下的最佳臨界狀態：重量最輕、結構剛性最好，長期穩定性最佳，運動速度最快，極大提高了動態響應速度，特別適合高速度、高精度激光切割。
光纖激光器
1. 波長范圍1070～1090nm
2. 光束質量TEM00 (M2<1.4)
3. 超過10萬小時的泵浦二極管壽命免維護運行
4. 單模光纖傳輸，具有更好的光斑模式及切割效率，專業應用于金屬切割
精密運動部件
原裝進口齒輪齒條傳動系統，配備研磨級齒輪齒條，與絲杠傳動比較，它克服了高速長距離運行的震動缺陷，實現高速高精密傳動。

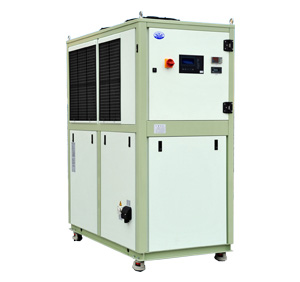

冷卻裝置
智能雙溫雙控冷水系統，具有超溫報警，流量保護、水位保護等安全報警提示功能。即使在高溫差、高濕度環境的氣候條件下，也可確保設備的正常運轉。
不銹鋼激光切割,不銹鋼光纖激光切割機,厚不銹鋼激光切割機
-
CMA1530C-GH-D 全包圍厚不銹鋼光纖激光切割機產品應用
適用材料：

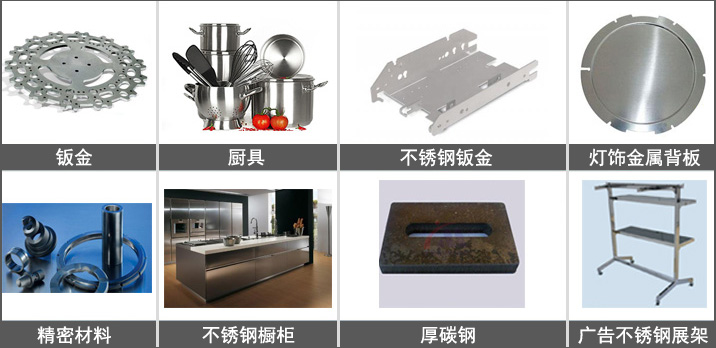

主要用于切割不銹鋼、碳鋼、硅鋼、鋁合金、鈦合金、鍍鋅板、鍍鋁鋅板、銅等多種金屬材料的快速切割。應用行業：
該激光切割機應用于鈑金加工、電器、航空、航天、電子、機械、地鐵配件、汽車、精密配件、輪船、冶金設備、電梯、家用電器、工藝禮品、工具加工、裝飾、廣告、金屬對外加工等各種制造加工行業。
樣品展示：
(不銹鋼激光切割,不銹鋼光纖激光切割機,厚不銹鋼激光切割機)樣品圖
-
