◆ 采用基于Windows操作系統的PA數控系統，激光切管機專用平臺，集成了激光切割控制專用功能模塊，功能強大，人機界面好，操作簡單；
◆ 專業切管軟件，是數控切管機實現“全時切割、高效切割”的核心技術之一，是有效節省材料，提高切割效率的根本保證。◆ 德國PRECITEC公司生產的電容式傳感切割頭，感應精度高、反應靈敏、性能穩定可靠；◆ 獨特的浮動托管裝置，在管材送進和旋轉的同時，托管裝置始終與管材表面保持接觸，支撐力根據管材規格設定，保證有效地支撐，防止管材的下垂，減小管材旋轉時的軸線擺動，提高加工精度；◆ 全自動整捆上料功能，減少操作人員數量的同時提升加工效率；◆ 管材截面自動識別系統，可以多種管材混合上料，自動提示管材類型，自動調取工藝庫，提示可供選擇的加工程序；◆ 完整的切割工藝參數庫，并且備有人性化的參數界面，根據管材類型實現“一鍵式設定”加工工藝，也可在界面中實時修改激光切割工藝參數；◆ SMC高精度伺服比例閥，精確控制切割輔助氣體的氣壓和卡盤夾持力的大小，以達到較佳的切割效果；◆ 管材直線定位速度達到100m/min，旋轉定位速度可達到120m/min。 -
全自動光纖激光切管機HyTube6522產品特點
◆ 采用基于Windows操作系統的PA數控系統，激光切管機專用平臺，集成了激光切割控制專用功能模塊，功能強大，人機界面好，操作簡單；
◆ 專業切管軟件，是數控切管機實現“全時切割、高效切割”的核心技術之一，是有效節省材料，提高切割效率的根本保證。
◆ 德國PRECITEC公司生產的電容式傳感切割頭，感應精度高、反應靈敏、性能穩定可靠；
◆ 浮動托管裝置，在管材送進和旋轉的同時，托管裝置始終與管材表面保持接觸，支撐力根據管材規格設定，保證有效地支撐，防止管材的下垂，減小管材旋轉時的軸線擺動，提高加工精度；
◆ 全自動整捆上料功能，減少操作人員數量的同時提升加工效率；
◆ 管材截面自動識別系統，可以多種管材混合上料，自動提示管材類型，自動調取工藝庫，提示可供選擇的加工程序；
◆ 完整的切割工藝參數庫，并且備有人性化的參數界面，根據管材類型實現“一鍵式設定”加工工藝，也可在界面中實時修改激光切割工藝參數；
◆ SMC高精度伺服比例閥，控制切割輔助氣體的氣壓和卡盤夾持力的大小，以達到較佳的切割效果；
◆ 管材直線定位速度達到100m/min，旋轉定位速度可達到120m/min。
-
全自動光纖激光切管機HyTube6522產品參數
型號
HyTube6522
管材加工范圍（長×管徑） 6200mm×φ20-180mm,6200mm×20-130mm （外接圓不大于φ180mm的其他管型） X軸行程 6250mm Y軸行程 200mm A、B軸行程 無限旋轉 Z軸行程 160mm X、Y軸定位精度 ±0.03mm/1000mm X、Y軸重復定位精度 ±0.05mm A、B軸定位精度 ±30" A、B軸重復定位精度 ±10" X、Y單軸最大定位速度 100m/min A軸最大定位速度 100rpm 捆料上料長度 2500-6200mm(帶長度自動檢測) 下料長度 0-4000mm 機床重量 7500Kg 單根管材最大載重 100kg 主機尺寸（長X寬X高） 12m X 4.3m X 2.8m 相數/電源額定/電壓頻率 3/380V/50Hz 總電源防護等級 IP54 -
全自動光纖激光切管機HyTube6522產品應用

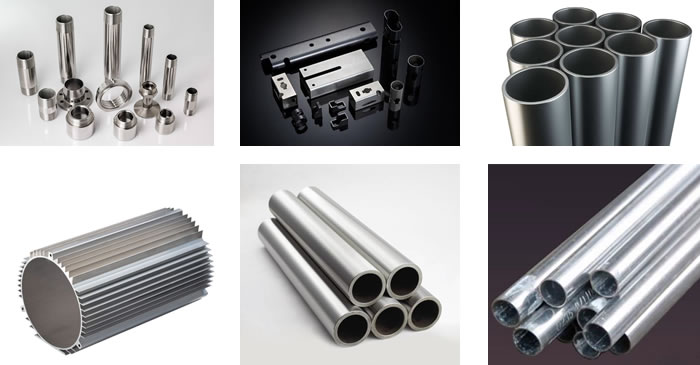

產品應用

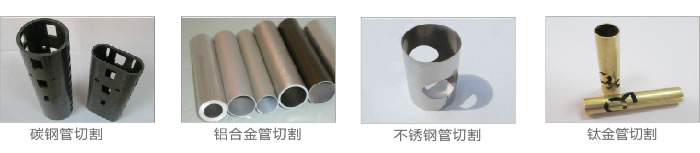

樣品展示
-
