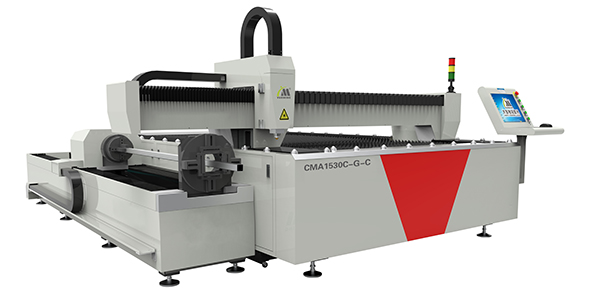

◆ 【大族粵銘激光】管板兩用光纖激光切割機CMA1530C-G-C采用了集方管、圓管、扁圓管、平面切割為一體的管板兩用激光切割機,多功能,實用性強,帶有精密刻度的馬鞍形管材支撐架,可確保切割6米長的管材不變形,是一款廠家推薦的管板兩用光纖激光切割機.
◆ 大族粵銘激光專業自動化激光設備制造商,產品有光纖激光切割機,激光雕刻機,激光打標機等。
CMA1530C-G-C管材激光切割機視頻欣賞:
CMA1530C-G-C管材激光切割機配件圖:
-
CMA1530C-G-C管板兩用光纖激光切割機功能特點:
n 集方管、圓管、扁圓管、平面切割為一體的光纖激光切割機,多功能,實用性強
n 龍門雙驅動,采用德國齒輪齒條傳動結構,優良的切割性能及穩定性
n 自定心式夾具系統確保穩定的管材輸送過程,從而保證高精度、高質量的加工產品
n 精準的加工尺寸、可代替多道傳統加工設備如鋸切、打孔等
n 帶有精密刻度的馬鞍形管材支撐架,可確保切割6米長的管材不變形
-
型號
CMA1530C-G-C
平面切割范圍(長×寬)
3000mm×1500mm
最大管材長度(選配)
3000mm或6000mm
管材切割范圍(定制)
圓管:ф20mm~ф120mm;方管:ф20mm~80mm
激光器類型
光纖激光器
激光功率(可選)
500W~2000W
傳動系統
龍門齒條雙驅
切管系統(可選)
是
最大速度
60m/min
最大加速度
0.8G
定位精度
±0.15mm/1000mm
支持圖形格式
CAD,DXF等
工作環境
0-45℃ 濕度≤80%,無凝結,無灰塵或灰塵較少
設備功率
10KW
電源需求
三相380V/50Hz
總質量
6000Kg
外形尺寸約(含3米切管機)
5480mm×2900mm×1740mm
外形尺寸約(含6米切管機)
7480mm×2900mm×1740mm
-

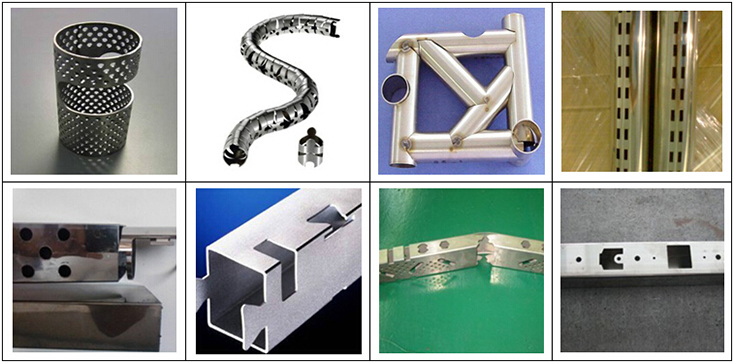

CMA1530C-G-C管板兩用光纖激光切割機產品應用:
適用材料:主要用于切割碳鋼、不銹鋼、鋁合金、鈦合金、鍍鋅板、鍍鋁鋅板、黃銅、紫銅等多種金屬材料的快速切割。行業應用:應用于管材板材、汽車配件、電梯、機箱機柜、工藝禮品、五金加工、裝飾、廣告、金屬對外加工等各種制造加工行業。
