自主研發專業激光雕碼控制系統

支持自定義開發

為客戶量身定制各項精密雕碼功能

精細化雕碼，不損傷基材

可與SMT產線、生產MES系統無縫對接

實現全自動化生產

超精細 超性能

智能雕碼黑科技

PCB激光專用雕碼機

可雕刻序列號 / 日期 / 批號 / 條形碼 / 圖形logo / 二維碼 / 一維碼

激光器類型：CO2/光纖/紫光（按需選配）

重復定位精度：±0.02mm

雕碼尺寸：2-20mm（0.5～20mm）

PCB/PCBA尺寸：65*50-480*510、65*50-400*450、65*50-300*300

·快·

全“芯”升級，激速雕碼

整體組件采用輕量化、低重心設計，確保設備穩定高速運行

快速雕碼，支持拼版加工、多打標點一次性加工

- 高剛性、高精密滾珠花鍵設計，降低傳動應力，確保翻板過程流暢穩定

多種模式，按需選配

整體組件采用輕量化、低重心設計,確保穩定高速運行

u 大幅面直通軌道，滿足大幅面加工需求

可滿足大幅面加工需求，可選配頂針支撐，杜絕基板變形風險

u 內置翻板機構，一次進板雙面加工

一次進板雙面加工，機器小型化設計，完美嵌入SMT 線體

u 小幅面高速雙面打標，大幅提升加工效率

雙面打標，高效提升生產效率，可選配不同類型激光器，實現多類型加工

u 自動上下板機

進口滾珠絲桿升降傳動，靈活高效，經久耐用，PLC 控制系統，簡單便捷

·智·

智控升級，易學易會

- 簡易SOP操作指引，易懂易會；

- 基板智能拼圖實現快速建檔，所見即所得，最快3分鐘完成新材料建檔

- 同軸掃碼，MES系統上傳，智能等級辨別

- 工作狀態實時顯示，進度一目了然

自動在線式加工

- 自主研發激光雕碼控制系統，可定制開發，實現與MES生產系統無縫對接

- 一體式傳輸軌道加工平臺，兼容SMEMA標準，實現與SMT產線無縫對接

多種生產模式，充分滿足生產需求

整體組件采用輕量化、低重心設計,確保穩定高速運行

- 在線生產模式，鏈接MES生產系統

- 離線生產模式，滿足不同編碼規則

- 軌道可自動調寬，滿足不同產品加工需求

·精·

雙視覺智能系統

MARK 點視覺精準定位,高效加工,打碼掃碼一氣呵成節省運動時間,提高生產效率

可自定義MARK 點特征編輯,提高識別精度

·加工數據實時顯示、存儲重復雕刻自動報警

·材料形變自動檢測脹縮算法處理后調整打標位置

·BAD MARK 自動識別，智能防呆、防錯,確保品質一致性

·優·

自動讀碼檢測，嚴控品質

激光雕碼后自動讀碼檢測，可一次讀取多個二維碼，不合格品自動標識、警示和記錄，確保加工品質

高端配置，超高性能

精細美觀 邊緣光潔 品質一致性好,良品率 >99.99%

伺服電機 + 高精度研磨絲桿

高精度 XYZ 軸重復定位，最高線速度可達1m/s

數字高速振鏡

體積小,速度快,可抵抗較強的電磁干擾及地面振動,穩定性極高

進口激光器

能量輸出穩定,加工精細，不損傷基材特別精細雕碼，可選配不同波段激光光源

全封閉式機柜設計

整機外觀一體化精致小巧，節省空間，高效防塵，確保安全生產

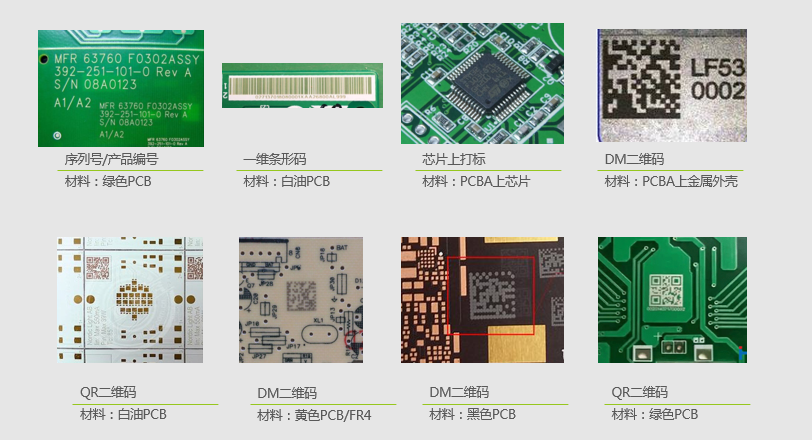

應用工藝展示

精密雕碼  專業高效

全球客戶見證 賦能高端
