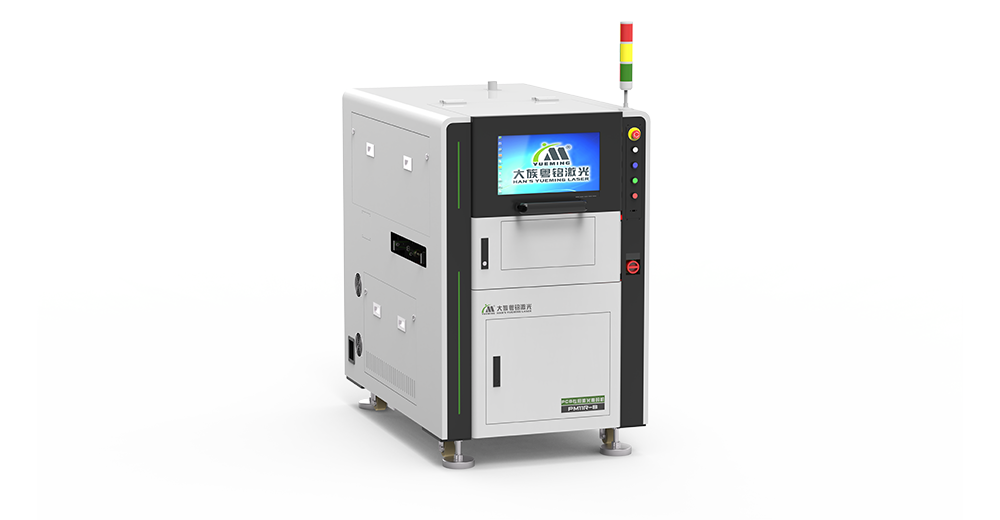

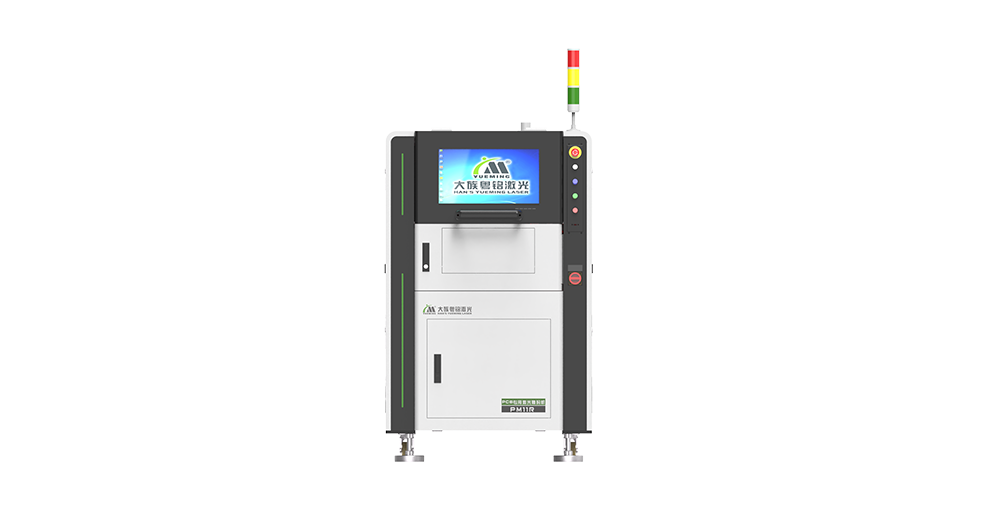

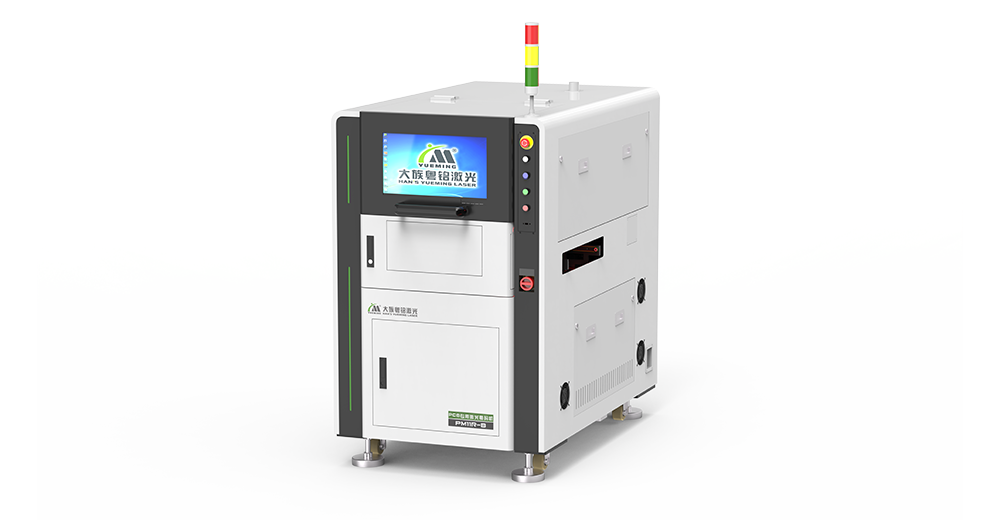

PM系列PCB專用激光雕碼機
PCB厚度(mm)
0.5-5mm
大族粵銘激光PM系列PCB激光雕碼機，內置翻板機構，實現雙面打標，選用高精密滾珠花鍵，確保翻板機構對基板無應力；設備操作簡單易學，配備SOP操作指引及基板智能拼圖功能；高精度視覺定位配類同軸視覺系統，自動掃碼上傳；主要用于PCB激光打標、電路板激光打標、FPC、芯片打標等等。
- 產品優勢
- 視頻
- 詳細參數
- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
數字式高速掃描振鏡，體積小，速度快，可抵抗較強的電磁干擾及地面振動，穩定性高；
-
02
全封閉式設計機柜及高精密龍門銑加工機床，安全系數、安裝基準精度及穩定性高；
-
03
內置翻板機構，實現雙面打標，選用高精密滾珠花鍵，確保翻板機構對基板無應力；
-
04
具備智能防呆、多Mark點定位及自動報告警示功能，以防錯加工、誤加工，重復雕刻。
-
05
設備工業4.0智能化設計，可根據需求進行在線和離線式MES系統對接，還可嵌入SMT流水線；
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | PM12-B | PM11R-B | PM11-B |
|---|---|---|---|
| PCB/PCA尺寸(mm) | 65×50~300×300mm | 65x50~400x450mm | 65x50~480x510mm |
| PCB厚度(mm) | 0.5~5mm | 0.5~5mm | 0.5-5mm |
| 外形尺寸(mm) | 1000×1600×1600mm | 1000×1600×1600mm | 1000×1600×1600mm |
| PCB通過高度(mm) | UP: 25mm DOWN: 25mm | 2~20mm | ±0.02mm |
| 重復定位精度(mm) | ±0.02mm | ±0.02mm | 2-20mm |
| 整機重量(kg) | 1200kg | 1000kg | 1000kg |
| 總功率(kw) | ≤7.5kW | 溫度: 15-30°C 濕度: 5-85% 無凝水,無灰塵或灰塵較少 | 溫度: 15-30°C 濕度: 5-85% 無凝水,無灰塵或灰塵較少 |
| 電源 | AC220V 50/60Hz | AC220V 50/60Hz | AC220V 50/60Hz |
| 工作環境 | 溫度 : 15~30°C濕度 : 5~85%無凝結,無灰塵或灰塵較少 | ≤4kW | ≤4kW |

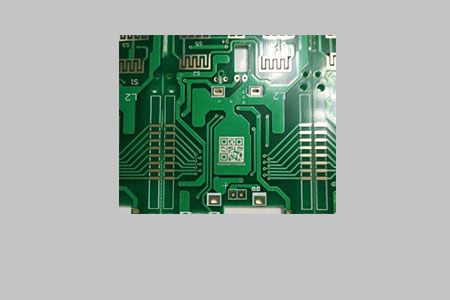

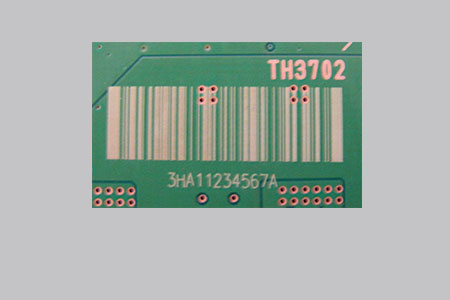

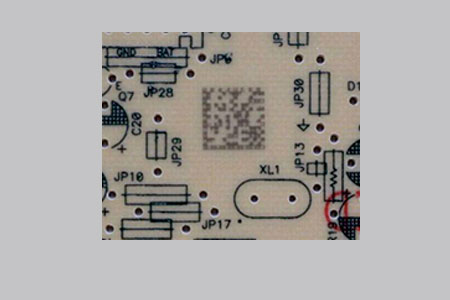

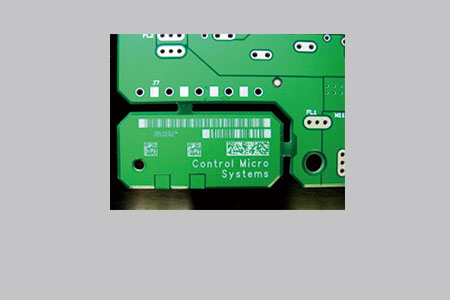

工藝應用
主要用于PCB/PCBA/FPC/芯片等。
