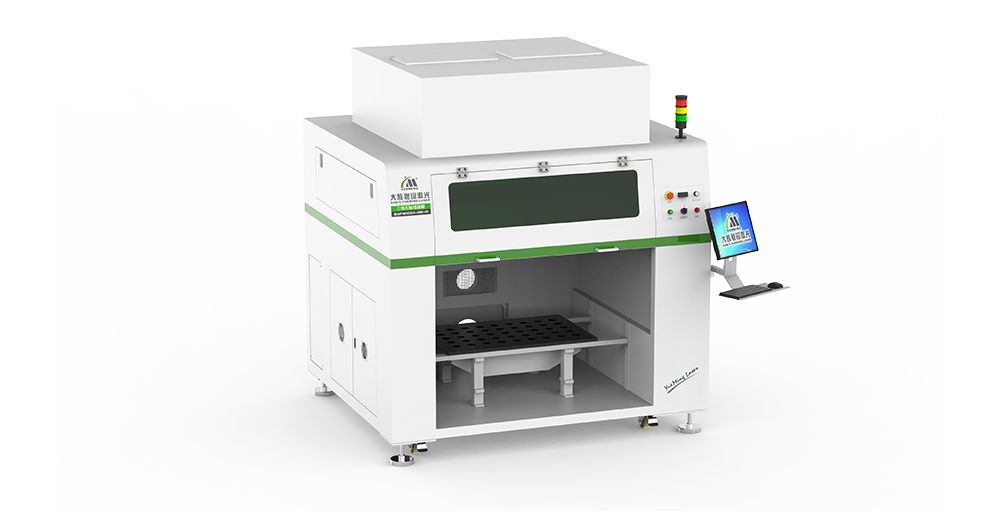

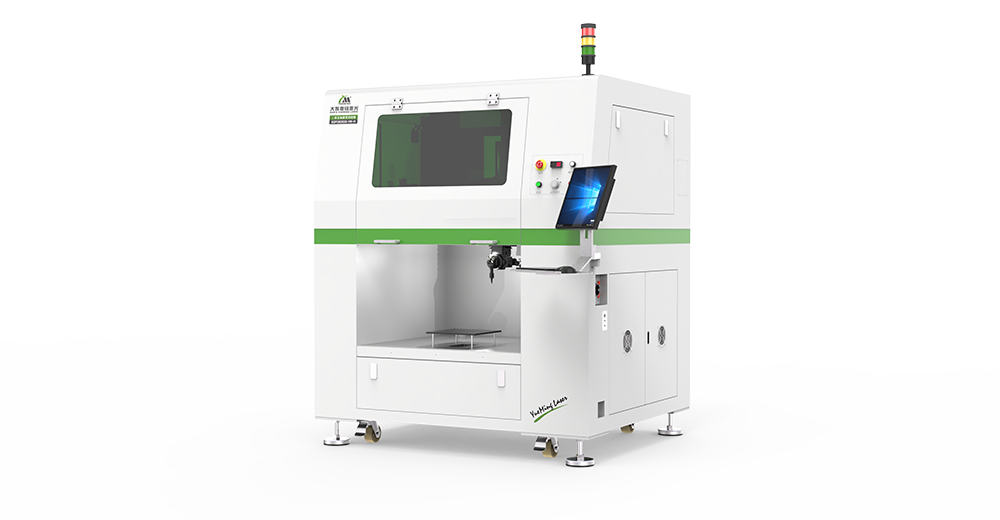

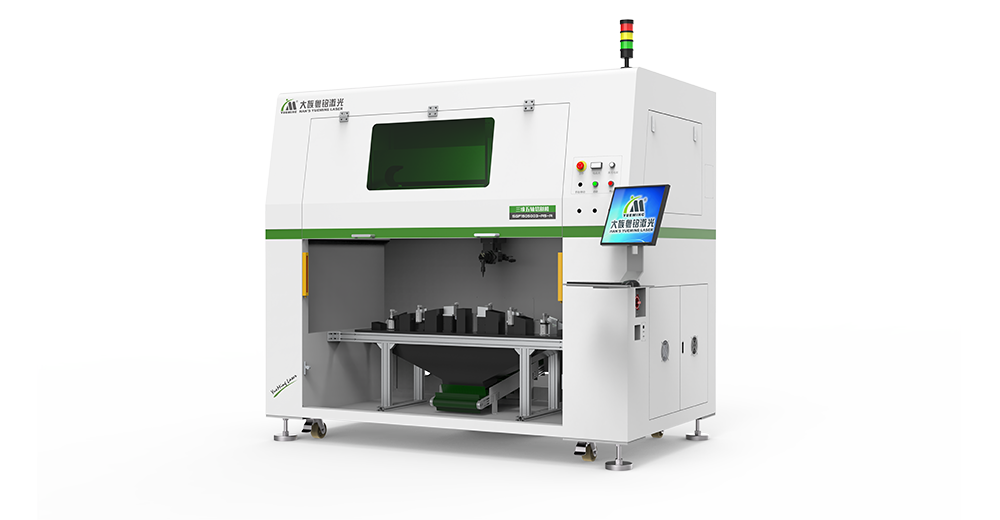

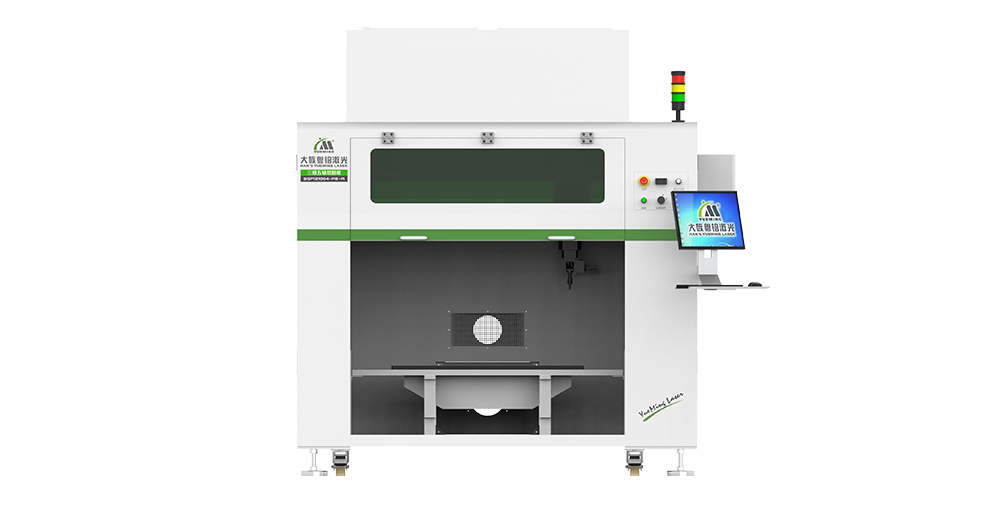

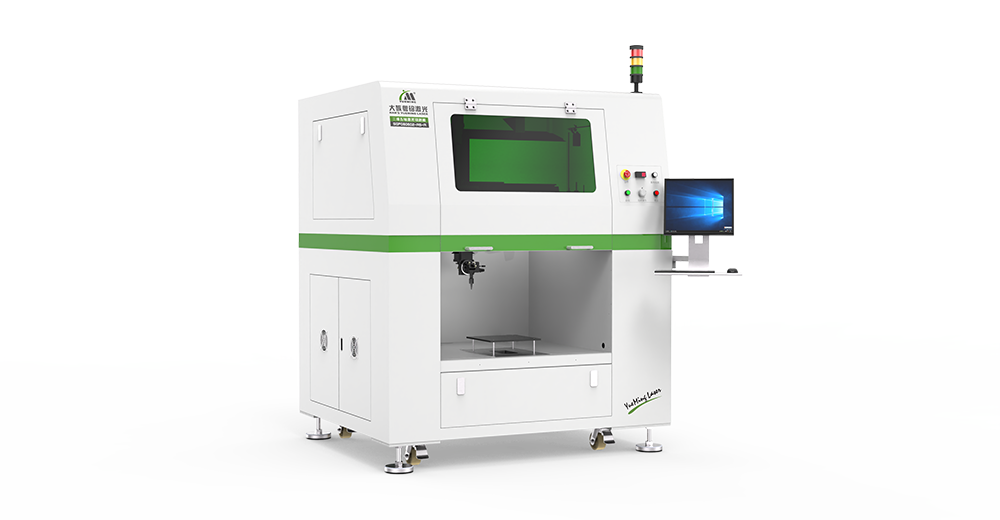

SGF系列高精密三維五軸激光切割機
激光功率（w）
100W/80~180W/130W
大族粵銘激光SGF系列高精密三維五軸激光切割機，采用專業三維五軸數控系統，可實現復雜曲面三維件的高速切割；采用高架龍門雙驅結構，可選配適合大幅面、小幅面的工作臺； 配備手動控制示教器，操作簡單；經典應用汽車塑料件激光切割、汽車擾流板激光切割等。
- 產品優勢
- 視頻
- 詳細參數
- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
采用專業三維五軸數控系統，C軸N*360°無限旋轉，B軸左右±135°擺動，可實現復雜曲面三維件的高速切割；
-
02
龍門雙驅結構，高精密絲桿、高精度減速機及伺服驅動傳動，運行穩定、定位速度更快、精度更高、動態性能更好；
-
03
切割頭采用防撞保護設計，受到一定側向力時，切割頭自動掉落，避免主軸過度受力導致精度變差或損壞；
-
04
集EtherCAT總線通訊和激光器控制功能于一體，無需操作多個軟件協同配置，且傳輸效率快，抗干擾性強；
-
05
配備手動控制示教器，可通過示教器直接生成、編輯和傳送加工程序，操作簡單，無需編程，簡單培訓即可上手操作；
-
06
模塊化設計，可選配單/雙工位旋轉工作臺、雙工位滑臺式工作臺、固定式工作臺，支持配套自動化。
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | SGF080602-A5-A | SGF120502-A5-A | SGF150503-A5-A |
|---|---|---|---|
| X/Y/Z行程(mm) | 750×600×200mm | 1350×600×200mm | 1500×500×300mm |
| 外形尺寸(mm) | 1650×1450×2250mm | 2235×1403×2150mm | 2335×1405×2150mm |
| 激光功率(w) | 100W（標配射頻激光器） | 80~180W | 130W |
| 切割速度 | 跟激光管功率、材料材質、厚度及切割路徑等相關 | 跟激光管功率、材料材質、厚度及切割路徑等相關 | 跟激光管功率、材料材質、厚度及切割路徑等相關 |
| 重復定位精度(mm) | ±0.05mm | ±0.1mm | ±0.1mm |
| 空程最大速度(m/s) | 0.5m/s | 0.24m/s | 0.2m/s |
| 傳動系統 | 伺服電機+直線模組+旋轉臺 | 伺服電機+直線模組+旋轉臺 | 伺服電機+直線模組+旋轉臺 |
| 設備功率(KW) | 約6.5KW（按80W激光管） | 約5.7KW（按80W激光管） | 約5.7KW（按80W激光管） |
| 整機重量 | 1000kg | 1500kg | 1500kg |
| 電源 | AC220V/50Hz | AC220V/50Hz | AC220V/50Hz |
| 工作環境 | 溫度:5-40℃ 濕度:5%~80% 無凝結 | 溫度:5-40℃ 濕度:5%~80% 無凝結 | 溫度:5-40℃ 濕度:5%~80% 無凝結 |
| 切割路徑輸入 | 手動示教或離線編程方式導圖（3D圖檔導入+3點定位） | 手動示教或離線編程方式導圖（3D圖檔導入+3點定位） | 手動示教或離線編程方式導圖（3D圖檔導入+3點定位） |
