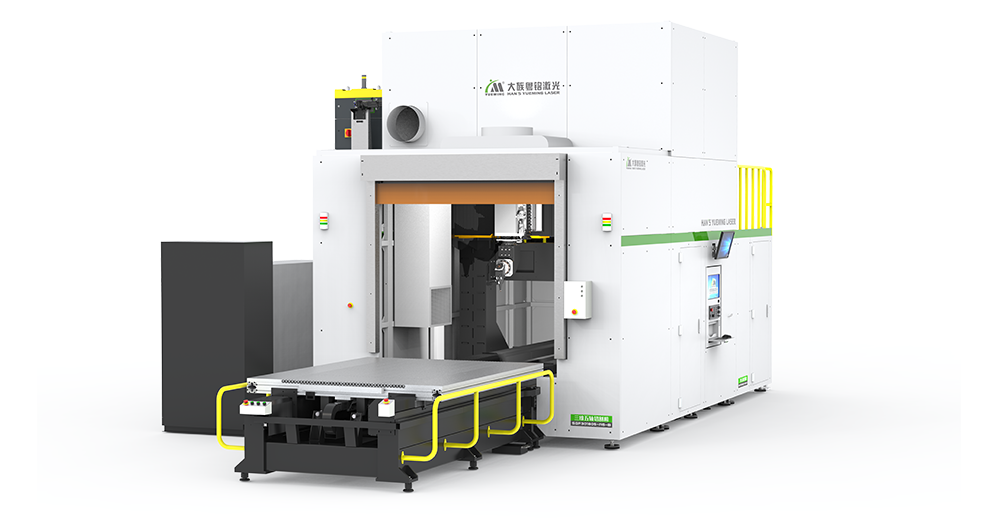

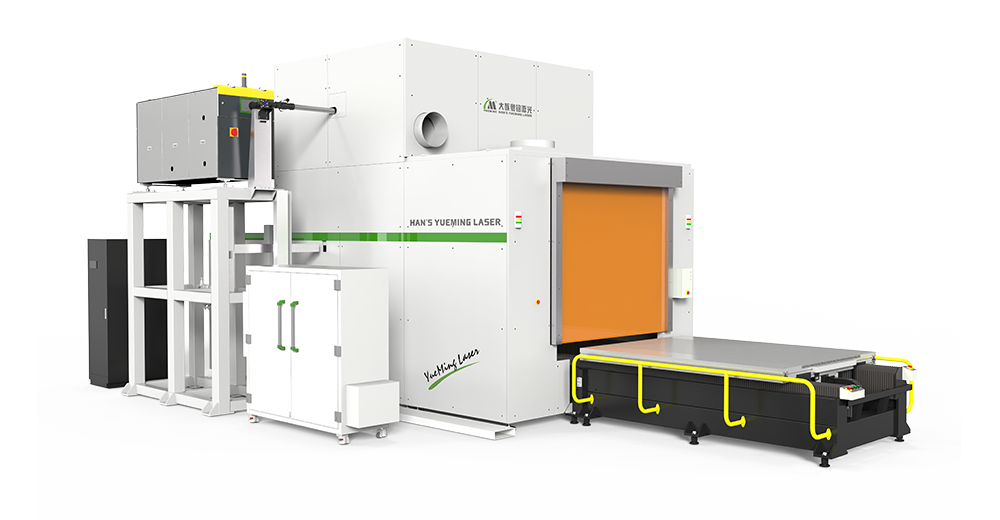

SGF系列高功率三維五軸激光切割機
激光功率(W）
2000W /3000W
大族粵銘SGF系列高功率三維五軸激光切割機加強型焊接床身，適用于玻璃纖維和碳纖維等復合材料自主研發BC軸切割頭，高傳動比、高承載力和高傳輸精度，自主研發輕量化鋁制橫梁，專業控制系統和軟件系統，雙工位交換工作臺設計，實（可選配單滑臺設計），進口光學鏡片及核心器件，全防護型外光路設計，水、氣、電管路集中分布，高動態響應進口激光器。
- 產品優勢
- 視頻
- 詳細參數
- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
加強型焊接床身，二次退火去除內應力，大型龍門精銑加工，確保長期穩定運行不變形。
-
02
高動態響應進口激光器，金屬外光路防護套筒，激光器吹氣保護，有效提升設備壽命和安全性能；重載式底座設計，防止外光路微動，適用于玻璃纖維和碳纖維等復合材料，加工幅面3000*1800*5000mm。
-
03
自主研發BC軸切割頭，C軸支持n*360°旋轉，B軸支持±130°擺動，高傳動比、高承載力和高傳輸精度。
-
04
自主研發輕量化鋁制橫梁，經有限元分析優化，剛性高，承載力強，響應速度快，重復定位精度達±0.05mm/1000mm。
-
05
專業控制系統和軟件系統，內置工藝參數豐富，兼容性強，有效提升操作便捷性。
-
06
雙工位交換工作臺設計，實現加工過程同步上下料，無須停機，有效提高設備使用率。（可選配單滑臺設計）
-
07
進口光學鏡片及核心器件，全防護型外光路設計，避免灰塵侵擾，確保光路長期穩定運行，安全性更高。
-
08
水、氣、電管路集中分布，獨有設計避免旋轉時管線纏繞；切割區域全防護設計，確保操作安全和有效抽除煙塵。
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | SGF301805-A5-A (單滑臺) | SGF301805-A5-A (交換式平臺) |
|---|---|---|
| 工作幅面(mm) | 3000mmx1800mmx500mm | 3000mmx1800mmx500mm |
| 外形尺寸(m) | 12.6m x 6.5m x 4.2m | 16.5m x 6.5m 4.2m |
| 激光功率(w) | 2000W /3000W | 2000W/3000W |
| 定位精度(mm) | ±0.1mm/1000mm | ±0.1mm/1000mm |
| 重復定位精度(mm) | ±0.05mm/1000mm | ±0.05mm/1000mm |
| 空移速度(m/min) | 30m/min | 30m/min |
| 傳動系統 | 齒輪齒條/絲桿驅動 | 齒輪齒條/絲桿驅動 |
| 設備功率(KW) | 110kw(單滑臺) | 120kw(交換式平臺) |
| 整機重量 | 11T | 約16T |
| 電源 | 380V/50Hz | 380V/50Hz |
| 工作環境 | 環境溫度:0-40C; 環境濕度≤80%，無凝結 | 環境溫度:0-40C;環境濕度≤80%，無凝結 |
工藝應用

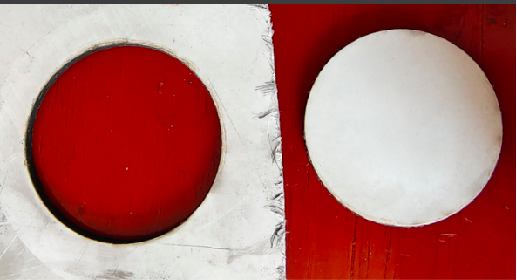

主要應用于汽車內外飾碳纖維、玻璃纖維、樹脂等復合材料的三維件切割，一次成型。
