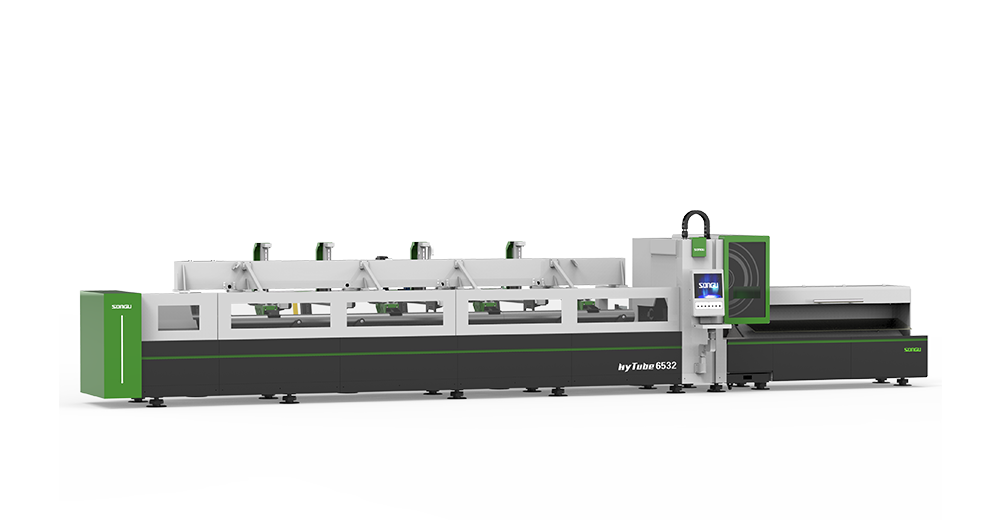

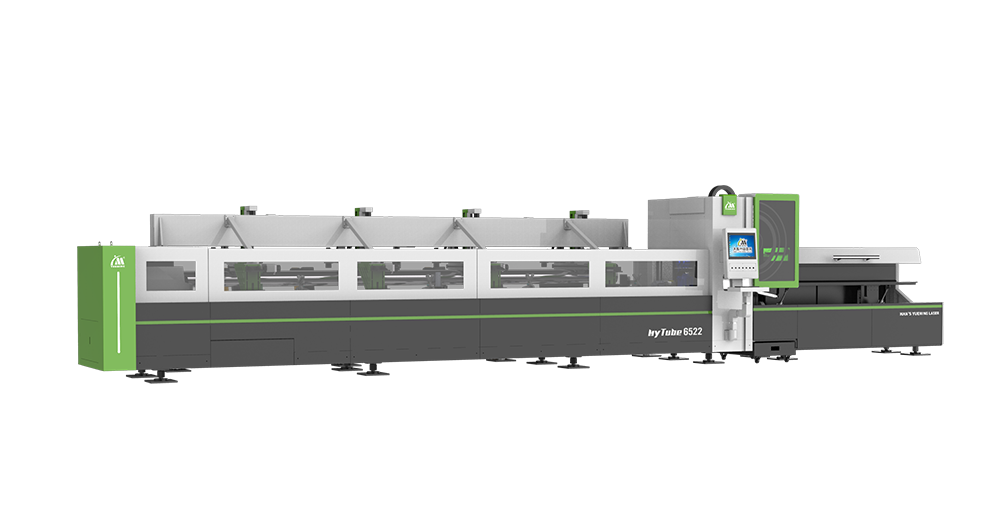

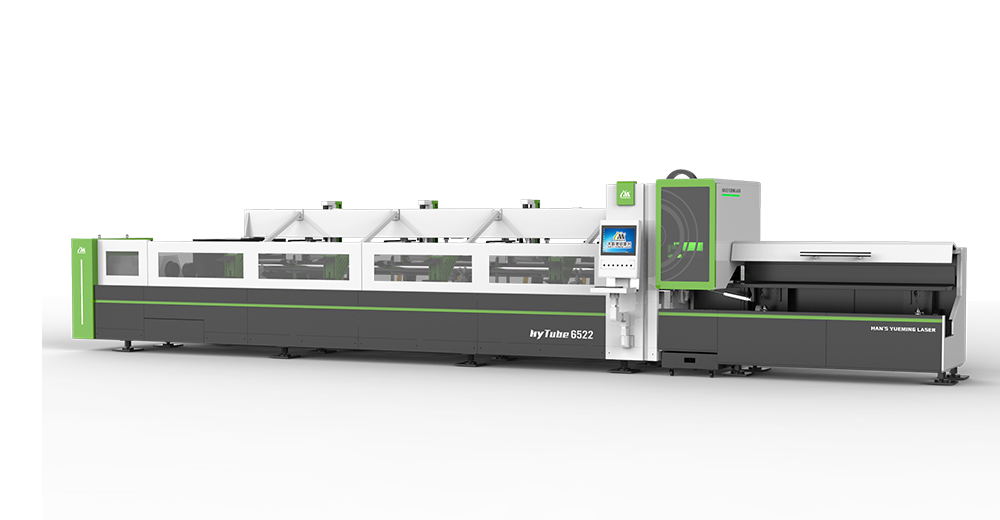

HyTube系列兩卡盤光纖激光切管機
激光功率（W）
3000~12000W

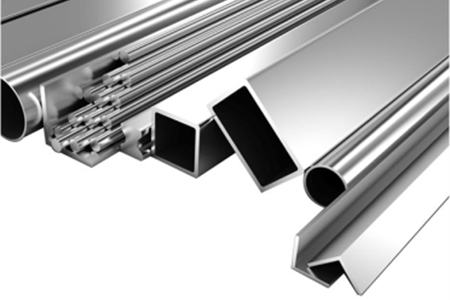

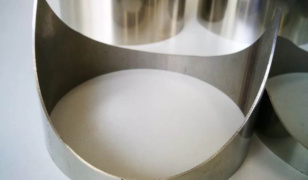

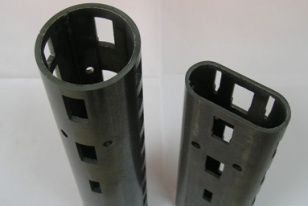

大族粵銘激光HyTube系列兩卡盤光纖激光切管機，全自動整捆上料功能(選配),減少操作人員數量的同時提升加工效率；管材截面自動識別系統，可以多種管材混合上料，自動調取工藝庫；配備專業管材切割編程軟件，完整的切割工藝參數庫；主要用于碳鋼管激光切割，不銹鋼管激光切割等等。
- 產品優勢
- 視頻
- 詳細參數
- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
采用基于Windows操作系統的柏楚FSCUT5000B數控系統，激光切管機專用平臺，集成了激光切割控制專用功能模塊，功能強大，人機界面好，操作簡單。
-
02
專業管材切割編程軟件，是數控切管機實現“全時切割、高效切割”的核心技術之一，是有效節省材料，提高切割效率的根本保證。
-
03
電容式光纖激光切割頭，感應精度高、反應靈敏、性能最為穩定可靠。
-
04
獨特的托管裝置，在管材送進和旋轉的同時，托管裝置始終與管材表面保持接觸，支撐力根據管材規格設定，保證有效地支撐，防止管材的下垂，減小管材旋轉時的軸線擺動，提高加工精度。
-
05
全自動整捆上料功能（選配），減少操作人員數量的同時提升加工效率。
-
06
管材截面自動識別系統（選配），可以多種管材混合上料，自動提示管材類型，自動調取工藝庫，提示可供選擇的加工程序。
-
07
高精度伺服比例閥，精確控制切割輔助氣體的氣壓和卡盤夾持力的大小，以達到最佳的切割效果。
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | HyTube 6512 | HyTube 6522 | HyTube 6532 |
|---|---|---|---|
| 激光功率(W) | 3000-12000w | 3000-12000w | 3000-12000w |
| 工作幅面(mm) | Φ20-120×6500mm | Φ20-220×6500mm | Φ20-320×6500mm |
| 外形尺寸(mm) | 12250×2350×2600mm | 12250×2350×2600mm | 12250×2350×2600mm |
| 定位精度(mm) | 0.05mm/m | 0.05mm/m | 0.05mm/m |
| 重復定位精度(mm) | 0.03mm | 0.03mm | 0.03mm |
| 最大聯動速度(rpm/min) | 100m/min | 100m/min | 100m/min |
| 最大加速度(G) | 1.0G | 1.0G | 1.0G |
| 卡盤承載(kg) | 80kg | 200kg | 400kg |
| 管材直徑范圍(mm) | Φ20-120×6500mm | Φ20-220×6500mm | Φ20-320×6500mm |
| 捆料上料長度(mm) | 4000-6000mm(帶長度自動檢測) | 4000-6000mm(帶長度自動檢測) | 4000-6000mm(帶長度自動檢測) |
| 整機重量kg | 6300kg | 6400kg | 6500kg |

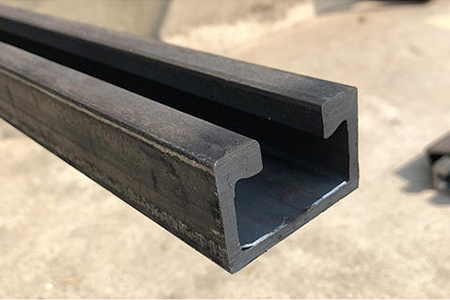

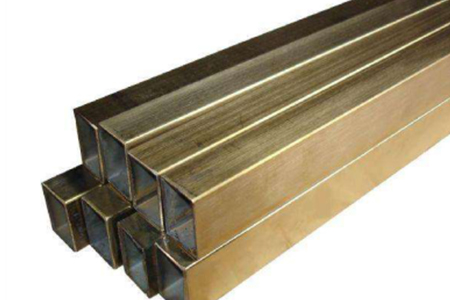

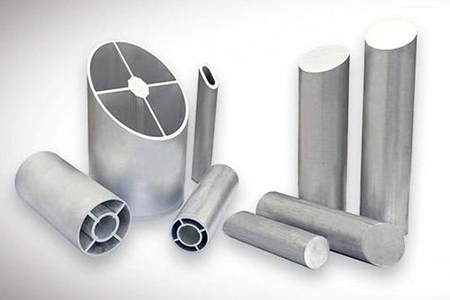

| HyTube6512 | Φ10≤圓管Round tube≤Φ120，□10≤方管Square tube≤□80，矩形管Rectangular tube≤100x50，槽鋼Channel stee≤10#，工字鋼I-beam≤10# | Φ15≤圓管Round tube≤Φ210，□15≤方管Square tube≤□150，矩形管Rectangular tube≤180x100，槽鋼Channel stee≤20#，工字鋼I-beam≤20# | Φ15≤圓管Round tube≤Φ310，□15≤方管Square tube≤□220，矩形管Rectangular tube≤250x150，槽鋼Channel stee≤30#，工字鋼I-beam≤30# |
