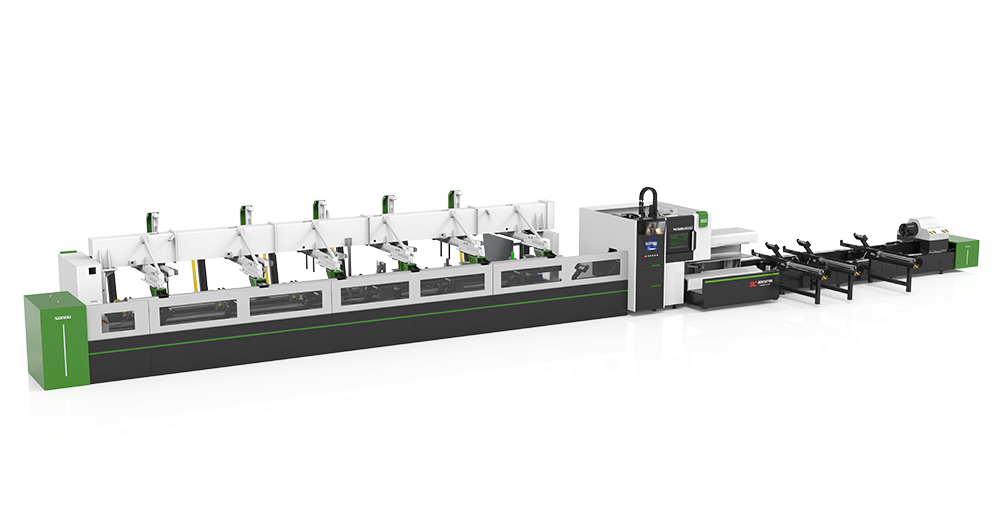

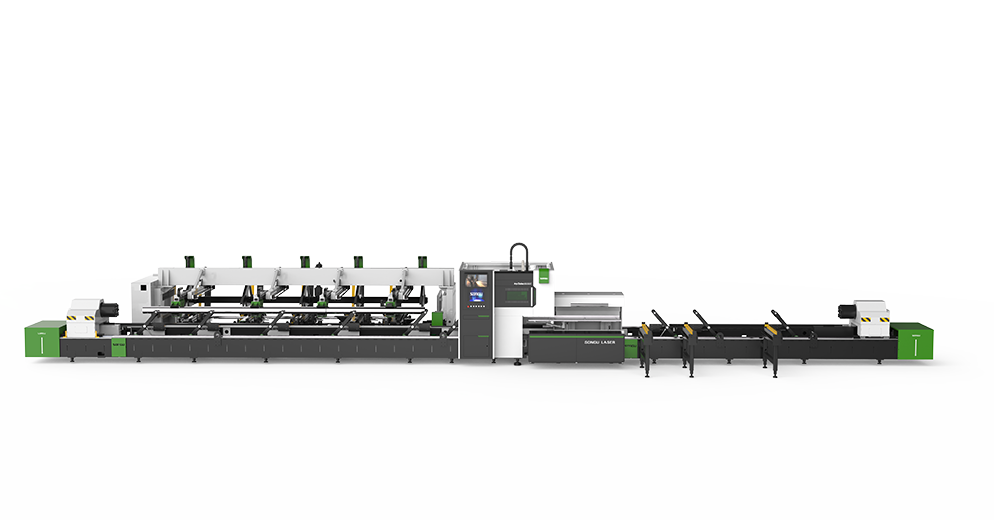

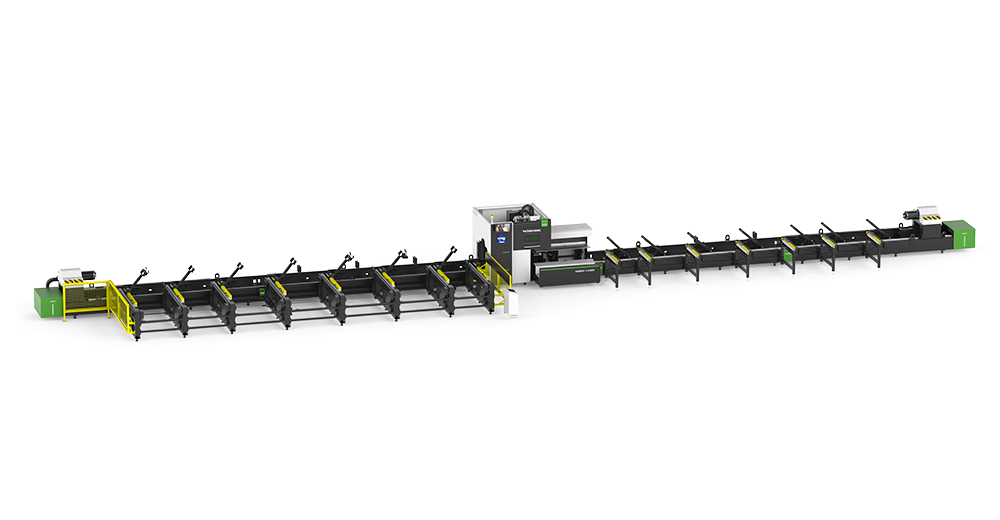

HyTube系列三卡盤光纖激光切管機
激光功率
3000-12000w
大族粵銘激光HyTube系列三卡盤光纖激光切管機，采用三卡盤結構，雙切割工位；采用氣動四爪總線控制自定心卡盤，專業管材切割編程軟件，可夾持、切割各類截面管材；全自動整捆上料、成品卸料、分揀機構裝置；主要用于不銹鋼管激光切割、方管激光切割等等。
- 產品優勢
- 視頻
- 詳細參數
- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
三卡盤結構，雙切割工位，“零”尾料激光切管加工；
-
02
采用氣動四爪總線控制自定心卡盤，配置多功能卡爪，可夾持各類截面管材；
-
03
專業管材切割編程軟件，支持角鋼、槽鋼、工字鋼及異形管材切割加工，能有效節省材料，提高切割效率；
-
04
采用電容式三維光纖激光切割頭，感應精度高、反應靈敏、性能最為穩定可靠，尖細割嘴部分有效避讓異形截面；
-
05
具備尖角、棱邊、轉角轉脈沖、多種切割工藝控制功能，保證切割尖角輪廓斷面質量和切割效率；
-
06
全自動整捆上料、成品卸料、分揀機構裝置（選配），無需人工干預，減少操作人員數量的同時提升加工效率。
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | HyTube12032C | HyTube12036C | HyTube 9532C | HyTube 6532C |
|---|---|---|---|---|
| 激光功率(W) | 3000-12000w | 3000~12000W | 1000-12000w | 3000-12000w |
| 工作幅面 | φ20-320×1200mm | φ20-360×12000mm | φ20~φ320長9500mm | φ20-320×6500mm |
| 外形尺寸 | 31000×2300×2600mm | 31700×3000×3000mm | 22250×3550×2600mm | 19500×3550×2600mm |
| 直線軸定位精度 | 0.05mm/m | 0.05mm/m | 0.05mm/m | 0.05mm/m |
| 重復定位精度(mm/m) | 0.03mm/m | 0.03mm/m | 0.03mm/m | 0.03mm/m |
| 最大聯動速度(rpm/min) | 100m/min | 100m/min | 100m/min | 100m/min |
| 最大定位加速度（G） | 1.0g | 1.0g | 1.0g | 1.0g |
| 卡盤最大承載能力(KG) | 400kg | 1000kg | 400KG | 400kg |
| 管材直徑范圍 | 圓管 φ15~φ320長6000mm 方管 □15~□220長6000mm 異型管 外接圓φ12~φ310長6500mm | 圓管 φ15~φ320長6000mm 方管 □15~□220長6000mm 異型管 外接圓φ12~φ310長6500mm | φ20~φ320*9500mm | 圓管 φ15~φ320長6000mm 方管 □15~□220長6000mm 異型管 外接圓φ12~φ310長6500mm |
| 上料長度 | 3000~6000mm | 3000~6000mm | 3000~9000mm | 3000~6000mm |
| 設備功率(KW) | ||||
| 整機重量 | 18500kg | 19300kg | 13500KG | 12000kg |
工藝應用

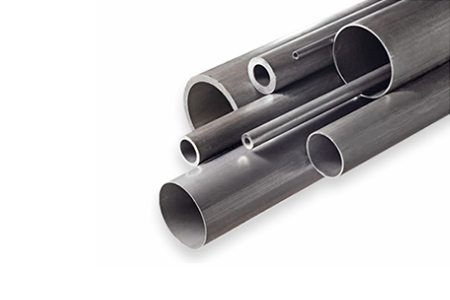

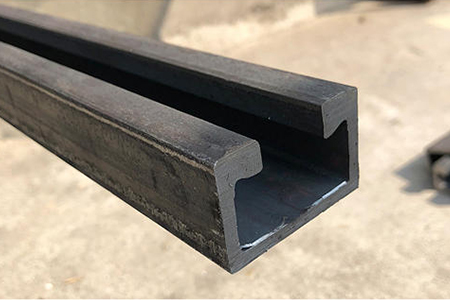

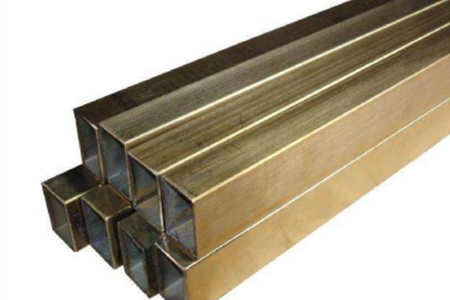

主要用于圓管、方管、扁平管、U型管、槽鋼、工字鋼等各種管材切割。
