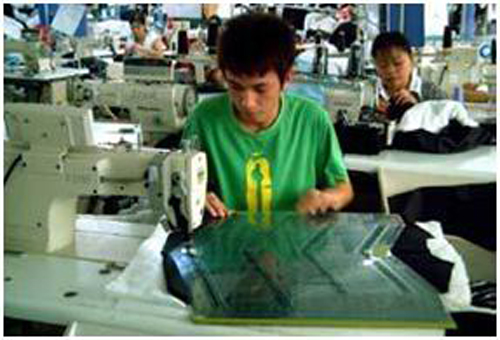

服裝模板是現今服裝生產最先進的工藝之一,主要應用于縫紉工藝,通過模板開槽,提高服裝工藝質量,提高縫工的產量,使縫工靈活操作,徹底擺脫服裝生產過程的技術困擾。服裝模板的制作,以硬質(多為透明的有機玻璃)材料為模板,模板上按照縫制標準切割出彎曲的槽,縫機針在槽中運行縫線,可以保證縫線準確。
利用激光切割機進行服裝模板的制作,有兩個問題需要解決:
1、 縫紉軌跡通常為一條曲線,模板的線槽相當于將此曲線變粗切掉。由于激光光斑較細,無法直接切出“粗線”,必須對曲線圖形進行相應轉換。
2、 在某些工序中需要用粉筆(滑石粉)進行縫紉線的繪制,此時需要模板的軌跡呈虛線效果。
SmartCarve4.2軟件針對以上兩問題的解決方案:
1、 將單線條曲線變為“粗線”,可使用軟件提供的“內縮外擴”功能。舉例說明如下:

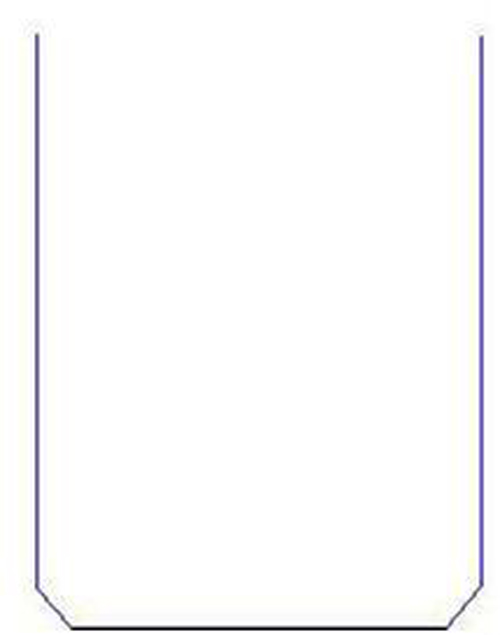

(1) 假設有如下圖所示口袋線條:

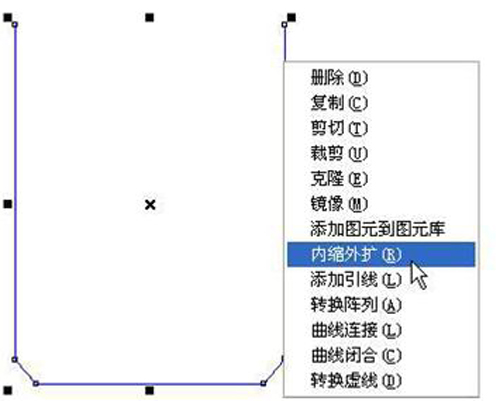

(2) 選中曲線,單擊鼠標右鍵,彈出菜單:

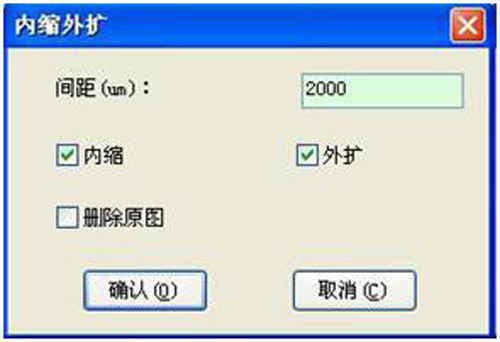

(3) 點“內縮外擴”子菜單,彈出如下界面:

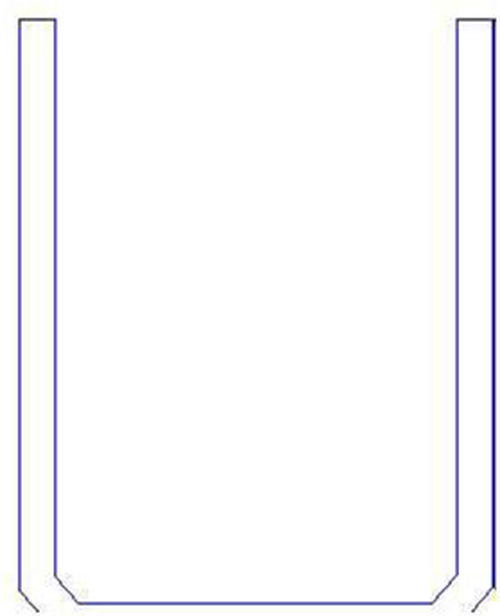

(4) 點擊確認后,原曲線圖已經過內縮和外擴成為一條“粗線”:
(5) 將以上圖形進行雕刻輸出,即可切割出一條用于走針的曲線模板。
2、 滑石粉繪線可采用軟件提供的“轉換虛線”功能。舉例說明如下:

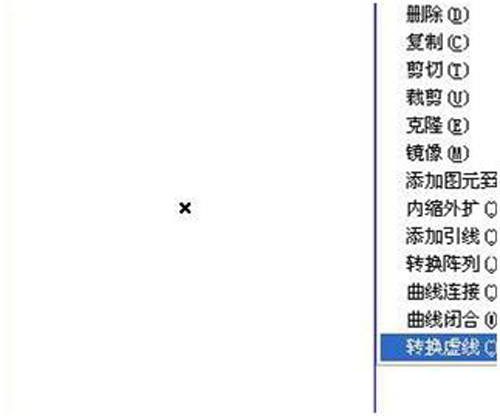

(1) 仍以上述口袋曲線為例,鼠標點右鍵彈出菜單如下:

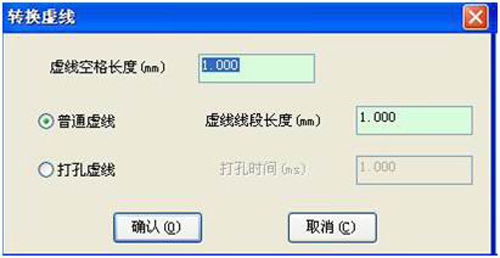

(2) 點擊“轉換虛線”菜單,彈出界面如下:

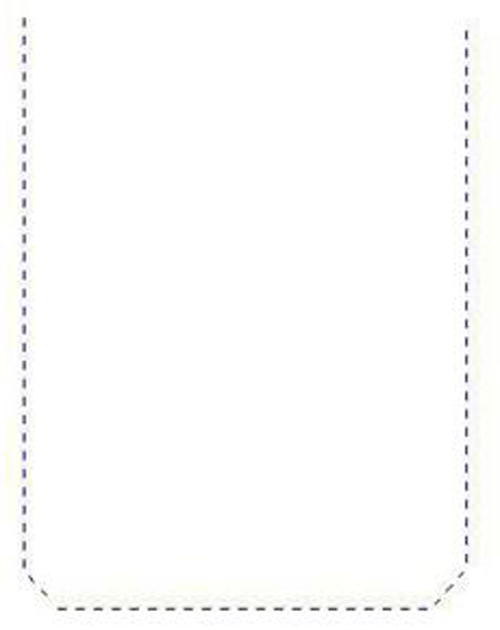

(3) 設置好所需的虛線參數后點確認鍵,即可得到所需虛線圖形:
(4) 將以上圖形進行雕刻輸出,即可得到滑石粉劃線的虛線模板。
