一種3D立體元件激光切割設備專利

發布人:admin時間:2021-10-31閱讀數:196603字號: 縮小━ 默認? 放大?

從專利技術可以看出一個品牌企業對技術創新的重視程度和實力。大族粵銘激光在國內擁有專業的技術研發中心,研發實力雄厚,擁有上百人的研發團隊,目前獲得的國內外專利220多項。今天我們介紹其中一項專利:一種3D立體元件激光切割設備。


公開(公告)號CN212946097U,申請(專利權)人:廣東大族粵銘激光集團股份有限公司


技術領域

[0001]本實用新型涉及機械自動化加工技術領域,特別是涉及一種3D立體元件切割設備。


背景技術

[0002]激光切割機是將從激光器發射出的激光,聚焦成高功率密度的激光束。激光束照射到工件表面,使工件達到熔點或沸點,同時與光束同軸的高壓氣體將熔化或氣化金屬吹走。隨著光束與工件相對位置的移動,最終使材料形成切縫,從而達到切割的目的。激光切割加工是用激光束代替了傳統的機械刀,具有精度高,切割快速,不受圖形限制,自動排版節省材料,切口平滑,加工成本低等特點,將逐漸改進或取代于傳統的切割工藝設備。


[0003]現有的激光切割機在對3D立體元件進行切割的過程中,需要對應導入3D立體元件的立體圖形,在通過3D立體全方位的調整激光束對立體元件進行切割加工,因為對立體圖形的定位系統計算復雜且定位精度差,導致激光切割機對3D立體元件進行激光切割效率低,且工件加工精度差。


實用新型內容

[0004]基于此,有必要針對立體元件加工效率低、精度差的問題,提供一種激光切割設備。

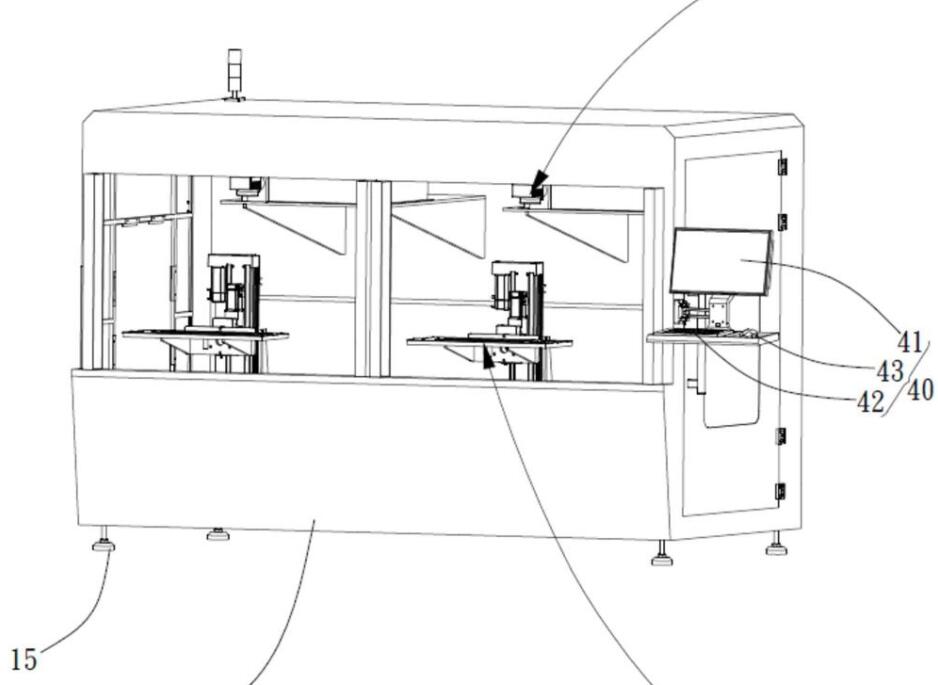

 一種3D立體元件激光切割設備專利

[0005]一種激光切割設備,包括:


[0006]殼體;


[0007]置料組件,安裝在所述殼體內;所述置料組件包括平移件、滑設在所述平移件上的安裝座、與所述安裝座連接的升降件、滑設在所述升降件上的銜接座、與所述銜接座樞接的模板、及與所述模板連接的旋轉驅動件;所述旋轉驅動件用于驅動所述模板相對所述銜接座轉動;


[0008]激光組件,安裝在所述殼體內,所述激光組件架設在所述置料組件的上方;所述激光組件包括發光件、與所述發光件連接的擴束鏡、及與所述擴束鏡連接的振鏡件;所述振鏡件與所述模板的設置位置相對應;及


[0009]中控組件,分別電連接所述置料組件與所述激光組件。


[0010]上述3D立體元件激光切割設備,通過設置平移件與升降件實現對模板進行移動控制,并通過設置旋轉驅動件實現對模板的翻轉,通過設置振鏡件對激光沿平面進行移動控制,通過翻轉模板即可實現將立體元件改變為平面元件進行切割加工,并通過平移件與升降件實現對激光切割位置與深度進行調節控制,將3D激光加工替換為2D激光加工,進而降低定位誤差并提高計算效率,進而提高對立體元件的加工效率與加工精度。


[0011]在其中一個實施例中,所述升降件自所述平移件向所述激光組件方向延伸設置。


[0012]在其中一個實施例中,所述平移件呈長條狀延伸設置,所述升降件呈長條狀延伸設置,所述平移件與所述升降件的設置方向相垂直。


[0013]在其中一個實施例中,所述模板呈矩形直板狀結構設置,所述模板設置在所述銜接座遠離所述升降件的一側,所述旋轉驅動件安裝在所述銜接座上。


[0014]在其中一個實施例中,所述激光組件還包括反射鏡與導光管;所述擴束鏡一端與所述發光件連接,所述擴束鏡的另一端與所述反射鏡連接。


[0015]在其中一個實施例中,所述導光管呈圓管狀結構設置,所述導光管設置在所述反射鏡與所述振鏡件之間,所述導光管的設置方向與所述擴束鏡的設置方向相垂直。


[0016]在其中一個實施例中,所述激光組件還包括支撐座及罩體;所述支撐座與所述殼體內側壁連接固定,所述發光件、擴束鏡及振鏡件安裝在所述支撐座上,所述罩體呈中空矩形狀結構設置,所述罩體罩設在所述發光件、擴束鏡的外側。


[0017]在其中一個實施例中,所述中控組件固定在所述殼體的一側,所述中控組件包括顯示器、鍵盤與鼠標。


[0018]在其中一個實施例中,所述殼體呈中空矩形狀結構設置,所述殼體的底部設置有撐腳,所述撐腳環繞所述殼體周緣間隔設置,所述撐腳與所述殼體螺紋連接。


[0019]在其中一個實施例中,所述置料組件的設置數量為兩個,兩個所述置料組件呈并列狀設置在所述殼體內;所述激光組件的設置數量與所述置料組件的設置數量相對應為兩個,各所述激光組件分別與各所述置料組件對應設置。


具體實施方式:由于專利內容較多,實施詳情請查詢知識產權出版社專利。


以上就是一種3D立體元件激光切割設備專利的全部內容。選購相關激光設備,歡迎來大族粵銘激光咨詢。
?
