目前，市場上的激光切割機雕刻機所使用的電源器件或設備主要有變壓器、激光電源、控制電源、動力電源及輔機電源，均為獨立式設備，導致機器電控箱擁擠，客戶現場布局散亂、且接線較多，電線交叉錯綜，存在安全隱患。

基于此，有必要針對上述問題，提供一種結構緊湊、集成度高的集成式電源設備，作為激光切割機電源。

背景技術

激光切割是利用聚焦的高功率密度激光束照射工件，使被照射的材料迅速融化、汽化、燒蝕或達到燃點，同時借助于光束同軸的高速氣流吹除熔融物質，實現將工件割開，其適應任何材料的加工制造，尤其在一些有特殊精度和要求、特別場合和特種材料的加工制造方面起著無可替代的作用。

技術領域

本實用新型涉及電源設備技術領域，特別是涉及一種結構簡單的集成式電源設備。

公開(公告)號：CN209767373U，申請(專利權)人：廣東大族粵銘激光集團股份有限公司

實用新型內容

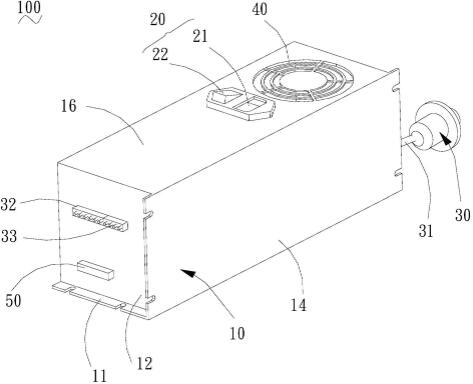

[1]一種集成式電源設備，包括機箱、內置于所述機箱的穩壓器、連接所述穩壓器的電源輸入機構、連接所述穩壓器的電源輸出機構、及連接所述機箱的散熱件；所述電源輸入機構設置輸入接口；所述輸入接口用于連接外部電源；所述電源輸出機構用于為激光切割機及輔機提供電能；所述電源輸出機構包括連接所述穩壓器的高壓輸出線，所述高壓輸出線連接激光切割機的激光管，所述高壓輸出線用于為激光切割機的激光管提供電能；所述散熱件用于排出所述機箱內的熱量。

[2]本實用新型的集成式電源設備通過在機箱內設置穩壓器、電源輸入機構、電源輸出機構及散熱件，集成度高；通過電源輸入機構提供電源，電源輸出機構是激光切割機電源及為輔機提供電能，保證激光切割機正常運作。本集成式電源設備結構緊湊、占用空間小、維護方便。

[3]在其中一個實施例中，所述輸入接口的輸入電壓范圍為AC 90V～260V。

[4]在其中一個實施例中，所述電源輸出機構包括第一輸出接口及第二輸出接口；所述第一輸出接口用于為激光切割機的控制及動力提供電能；所述第二輸出接口用于為激光切割機的輔機提供電能。

[5]在其中一個實施例中，所述電源輸入機構還包括連接所述輸入接口的開關；所述開關用于控制輸入接口的工作。

[6]在其中一個實施例中，還包括連接所述機箱的控制機構；所述控制機構與激光切割機的控制器信號連接，所述控制機構用于控制電源輸出機構的運作。

具體實施方式

文章篇幅有限，詳情請查詢知識產權局。

機器推薦：蕾絲激光切割機。采用集成式電源設備，減少機器輔機布線，客戶只需要提供總電源線接入端及氣源即可。專業的柔性材料切割控制軟件，除常規自動排版功能外，還支持爬坡式排版、多層排版等。收料區與加工區域分開設計，收料不停機，安全性更高。

主要用于蕾絲花邊，數碼印花，針織紗布等多種非金屬柔性材料的快速切割。

以上就是集成式電源設備，激光切割機電源的優選的全部內容。選購相關激光設備，歡迎來大族粵銘激光咨詢。
