01]現有的激光切割設備通常使用山字型鋁型材及梯形鋼絲網帶工作臺或鋁薄板刀條對安全氣囊布料等柔性材料進行加工。但是在大功率激光切割機上使用上述結構存在明顯激光反射及不能有效抵抗激光燒蝕。因此會縮短工作臺相關零部件使用壽命，提高設備維護保養費用及降低設備使用效率。

02]因此，如何提供一種刀條組件，來避免激光反射對加工材料造成的損傷，提高刀條的抗激光燒蝕能力，進而降低設備維護保養費用及提高設備使用效率，是本領域技術人員急需解決的技術問題。

專利類型：發明公布。公開(公告)號 CN106583948A。申請(專利權)人 ：廣東大族粵銘激光集團股份有限公司。

03]本發明涉及激光切割設備領域，特別是涉及一種刀條組件，還涉及一種包括上述刀條組件的激光切割設備。

04]本發明的目的是提供一種刀條組件，可以有效解決激光反射對加工材料造成的損傷，提高刀條的抗激光燒蝕能力，進而降低設備維護保養費用及提高設備使用效率等問題。

05]為解決上述技術問題，本發明提供了如下技術方案：

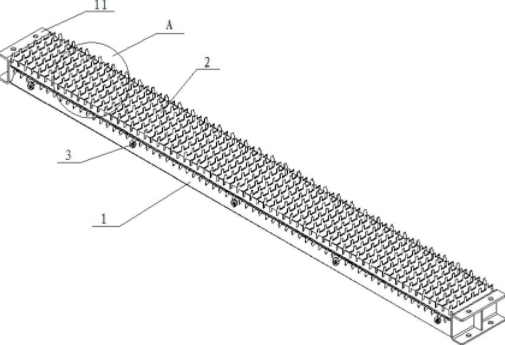

06]一種刀條組件，包括：刀架和安裝在所述刀架上的多組刀片，所述刀架的兩端設有用于固定在激光切割設備工作臺上的固定部，所述刀片上設有多個用于支撐和切割布料的凸臺，相鄰凸臺間的凹陷處設有用于反射激光的鋸齒。

07]優選地，多組所述刀片以預設間距均勻安裝在所述刀架上。

08]優選地，所述凸臺等間距分布在所述刀片上。

09]優選地，所述刀架的底部設有至少一根和所述刀片相互平行的加強桿。

10]優選地，多根所述加強桿等間距固定在所述刀架上。

11]優選地，所述刀片為銅刀片。

12]本發明還提供了一種激光切割設備，包括上述任意一種刀條組件。

13]與現有技術相比，上述技術方案具有以下優點：

14]本發明所提供的一種激光切割設備及其刀條組件，包括：刀架和安裝在刀架上的多組刀片，刀架的兩端設有用于固定在激光切割設備工作臺上的固定部，刀片上設有多個用于支撐和切割布料的凸臺，相鄰凸臺間的凹陷處設有用于反射激光的鋸齒。應用本發明所提供的刀條組件時，需要通過其兩端的固定部安裝在激光切割設備工作臺上，其中刀條上具有凸臺和鋸齒，凸臺用于支撐切割布料，鋸齒用于反射激光，通過計算設計可以使工作時照射到鋸齒部分的激光通過鋸齒反射后不燒蝕到切割布料，進而提高產品良品率。

具體實施方式

21]正如背景技術部分所述，目前的刀條組件難以避免激光反射對加工材料造成的損傷，因而容易造成切割布料燒傷，降低了產品良率。

22]基于上述研究的基礎上，本發明實施例提供了一種刀條組件，應用本發明所提供的刀條組件時，需要通過其兩端的固定部安裝在激光切割設備工作臺上，其中刀條上具有凸臺和鋸齒，凸臺用于支撐切割布料，鋸齒用于反射激光，通過計算設計可以使工作時照射到鋸齒部分的激光通過鋸齒反射后不燒蝕到切割布料，進而提高產品良品率。

······篇幅有限，詳情請查詢知識產權局。

35]本說明書中各個實施例采用遞進的方式描述，每個實施例重點說明的都是與其他實施例的不同之處，各個實施例之間相同相似部分互相參見即可。
