從專利技術可以看出一個品牌企業對技術創新的重視程度和實力。截止目前，大族粵銘激光集團已獲得各類國家發明專利及獎項200余項，并通過了ISO9001：2015和CE、FDA、UL等多項國際認證。今天我們介紹其中一項專利：雙橫梁異步激光切割裝置。

公開(公告)號CN208556364U，申請(專利權)人：廣東大族粵銘激光集團股份有限公司

技術領域

[0001]本實用新型涉及激光切割技術領域，特別是涉及一種雙橫梁異步激光切割裝置。

背景技術

[0002]激光切割是從激光器發射出的激光，經光路系統，聚焦成高功率密度的激光束。激光束照射到工件表面，使工件達到熔點或沸點，同時與光束同向的高壓氣體將熔化或氣化金屬吹走。隨著光束與工件相對位置的移動，激光切割加工是用不可見的光束代替了傳統的機械刀，具有精度高，自動排版節省材料，切口平滑，加工成本低等特點，已廣泛應用于各個切割工業領域。

[0003]對于傳統雙橫梁激光切割設備，位于同一橫梁上的多個切割頭之間不可相對進行移動，只能同步移動，對于幅寬較寬的切割圖形，無法對圖形的各個工作區同時進行切割，工作效率低下。

實用新型內容

[0004]基于此，有必要針對目前傳統技術的問題，提供一種切割頭之前可相對移動的激光切割裝置。

[0005]一種激光切割裝置，包括二Y向導軌、切割模組；所述切割模組包括X向導軌、滑設在所述X向導軌上的第一切割頭和第二切割頭、用于驅動所述第一切割頭及所述第二切割頭沿所述X向導軌運動的X向移動機構、以及連接所述第二切割頭的X向驅動機構；所述X向導軌的兩端分別設置在二所述Y向導軌上，所述X向驅動機構用于驅動所述第二切割頭沿所述X向導軌且相對所述第一切割頭運動。

[0006]上述激光切割裝置通過X向移動機構驅動第一切割頭和第二切割頭同時沿X向導軌運動，通過X向驅動機構驅動第二切割頭沿X向導軌且相對第一切割頭運動，從而第二切割頭可和第一切割頭同步運動，第二切割頭也可相對第一切割頭進行運動，能實現對幅寬較寬的切割圖形的各個工作區同時進行切割工作，有利于提高工作效率。

[0007]在其中一個實施例中，所述切割模組的數量兩個，兩個所述切割模組相對間隔設置。

[0008]在其中一個實施例中，所述X向移動機構包括兩同步輪、套設在兩所述同步輪上的同步帶、與一所述同步輪傳動連接的動力機構，所述兩同步輪分別設置在所述X向導軌的兩端。

······

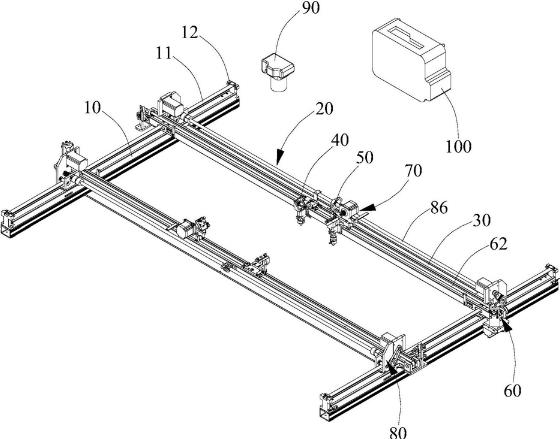

[0042]本實用新型的激光切割裝置通過X向移動機構60驅動第一切割頭40和第二切割頭50同時沿X向導軌30運動，通過X向驅動機構70驅動第二切割頭50沿X向導軌30且相對第一切割頭40運動，從而第二切割頭50可和第一切割頭40同步運動，第二切割頭50也可相對第一切割頭40進行運動，能實現對幅寬較寬的切割圖形的各個工作區同時進行切割工作，有利于提高工作效率。

文章篇幅有限，專利詳情請查閱知識產權局。

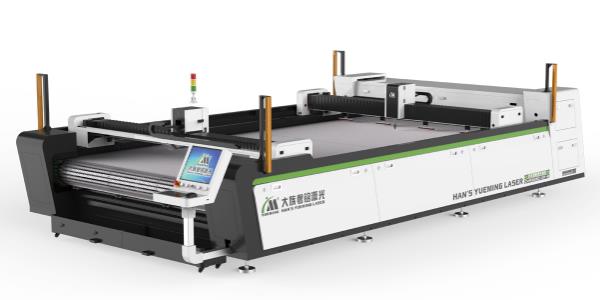

相關機器推薦：紡織面料激光切割機，采用了雙橫梁異步激光切割系統，能針對多種不同大小及排列不規則的圖形，合理分配兩個激光頭在同一切割幅面內進行混合切割，有效提高工作效率和節省材料。

主要用于服裝裁剪、安全氣囊、皮革、沙發、地毯、窗簾等紡織面料激光切割。

以上就是大族粵銘激光專利：雙橫梁異步激光切割裝置的全部內容。選購相關激光設備，歡迎來大族粵銘激光咨詢。
