什么是fpc自動激光切割機?與CCD自動定位系統有什么關系?下面大族粵銘激光為您詳細介紹。

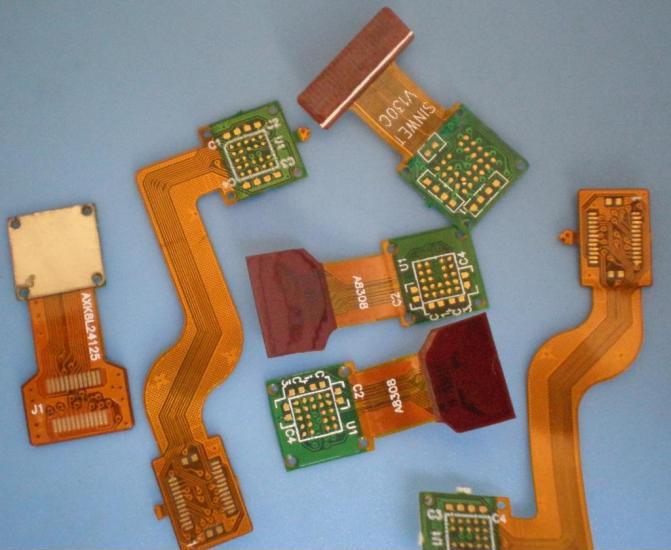

FPC是柔性印刷電路板,也有簡稱「軟板」。由于FPC軟板可自由彎曲、卷繞、折疊等優勢,大大縮小了電子產品的體積,適用電子產品向高密度、小型化、高可靠方向發展的需要,因此,FPC在航天、軍事、移動通訊、手提電腦、計算機外設、PDA、數字相機等領域或產品上得到了廣泛的應用。
FPC柔性線路板材料,在切割分板生產中會用到傳統的切割方式和激光切割方式,傳統切割方式成本較高,且需要制作模具,制作周期長,有專業機構做過調查估算,算上人工費,一塊fpc板傳統切割成本在8-15元這個區間,而且模具沖切FPC是一種高強度、高重復度、高危險度的工種,目前年輕人越來越不愿意從事此工種。這種加工方式還有一個致命的缺點,有應力損傷,成品不良率高。
市場規模的迅速擴大對我國FPC板加工企業在生產效率和產品質量上提出了更高的要求。然而,我國FPC板加工企業生產出來的產品質量普遍比較低下。究其原因,部分原因是由于我國數字控制技術起步比較晚,大多數FPC板加工企業的裝備比較落后,部分企業仍然停留在手工操作上,所以加工的精度不是很高;普通FPC板加工企業在加工定位時普遍采用手工操作的方法。鑒于此,大族粵銘激光研制的fpc自動激光切割機采用CCD自動定位系統,解決了在切割FPC板方面效率低下的問題。
激光切割機的加工對象為柔性電路板時,工件易變形,放置在工作臺上無專用夾具,需進行工件的自動定位和變形加工校正工作。fpc自動激光切割機,采用CCD自動定位系統的軟件設計,以工件上的標識孔圓心點為基準、以CCD為工具,成像來獲取待加工工件的實際位置和實際變形。再以射影變換來實現其自動定位和變形加工校正,該方法實現了工件準確定位,提高了切割精度。
相比傳統切割方式, 大族粵銘fpc自動激光切割機無需任何前期制作,可切割各種材料,雙工位臺加工效率翻倍。非接觸式加工,不存在工具的磨損,加工不同形狀的零件,不需要更換“刀具”,只需改變激光器的輸出參數。
采用進口優質激光發生器與光學系統,全光路防護,以確保機器長時間穩定工作,使操作過程更安全。
激光切割過程噪聲低,振動小,無污染。只需把圖紙導入電腦,一鍵加工生產,無需人工上下料,操作簡單,減少大部分人工時間成本,實現全自動化生產。滿足PCB硬板、fpc軟板、覆蓋膜等材料精細激光切割。
以上就是fpc自動激光切割機與CCD自動定位系統的全部內容。選購相關激光設備,歡迎來大族粵銘激光咨詢。
